Тип РАС

Тип РАС

Код товара:


Описание

Назначение: устанавливаются в местах повреждения сталеалюминиевых проводов.
ЭТИ повреждения провода возможны в процессе монтажа и возникают, обычно, от случайных ударов.

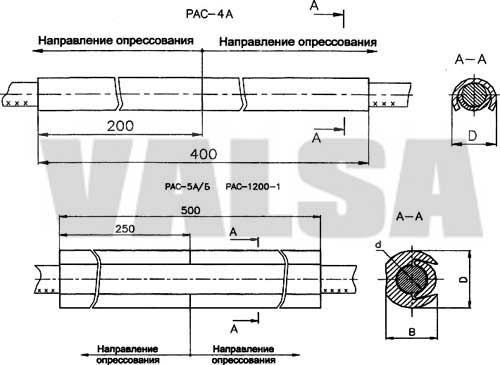

Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм2 состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша). Ремонтные зажимы для проводов сечением от 300 до 750 мм2 также состоят из корпуса и вкладыша. Для изготовления корпуса используется специальный профиль, применяемый для изготовления соединительного зажима. Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигаеться в корпус.
Зажимы должны соответствовать требованиям ТУ 34 27-10678-84.

Обозначение
Размеры, мм
Для сталеалюминиевых проводов по ГОСТ 839-80, марок: АС; АСКП; АСКС; АСК; номинальным сечением, мм2
Диаметр, мм
Матрица опрессовывания
Масса, кг
B
D
d
РАС-95-4А
-
24,5
-
95/16
13.5
МШ-18,5
0,242
РАС-120-4А
-
27,0
-
120/19; 70/72; 120/27
15,2-15,4
МШ-20,8
0,268
РАС-150-4А
-
33,0
-
150/19; 150/24; 150/34
16,8-17,5
МШ-25
0,402
РАС-205-4А
-
35,0
-
185/24; 185/29; 185/43; 95/141; 205/27
18,8-19,8
МШ-27
0,432
РАС-330-5А
43,5
52
27
185/128; 240/32;
240/39; 240/56; 300/39;
300/48; 330/30; 330/43;
300/66; 300/67; 400/18
21,6-26,0
А-44
1,76
РАС-500-5А
48,5
58
31,5
400/22; 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204
26,6-30,6
А-50
2,00
РАС-600-5Б
48
58
34,5
550/71
600/72
32,4-33,2
А-50
1,88
РАС-750-5Б
56
65
39
500/204; 500/336; 650/79; 700/86; 750/93
34,5-37,7
А56
2,55
РАС-1200-1
-
75
49
1200/67
46,5
МШ-65
6,3
