Зажимы с предохранителем 20A
Зажимы с предохранителем 20A
Код товара: 0
Описание
Применение:
Данный зажим с предохранителем спроектирован для работы с плавкой вставкой или нейтральной трубкой размерами 10,3х38 мм. Зажим используется для защиты линий уличного освещения или низковольтных изолированных и неизолированных линий электропередач. Он разработан под максимальный ток в 20А и применяется в отсутствии механических нагрузок на провод.
Преимущество:
+Неснимаемое гнездо плавкой вставки.
Описание:
- Зажим основной магистрали и прокол ответвительной жилы производятся одновременно за одну операцию.
- Концевой колпачок выполнен из эластичного материала, что позволяет проверить качество установки ответвительной жилы. Он может устанавливаться в обе стороны относительно монтёра.
- Качество зажима обеспечивается благодаря болту со срывной головкой.
- Полимерные материалы, из которых выполнены детали зажима, обеспечивают электрическую изоляцию и безопасность монтёра в момент прокола изоляции провода.
- Контакт вставки предохранителя с контактными вилками обеспечивается с помощью пружин.
- Гнездо под вставку предохранителя может быть запломбировано. Оно легко открывается и закрывается вручную. Две стрелки, расположенные на корпусе гнезда вставки, указывают направления открытия и закрытия.
- Изделие относится к IP2X уровню безопасности во время монтажа. После установки на изолированный провод класс безопасности изделия становится IP33.
Плавкие вставки габарита gG.
Применение:
Данные плавкие вставки используются для защиты электротехнической продукции.
Описание:
- Габарит этих вставок 10,3х38 мм.
- Данные плавкие вставки обладают следующими характеристиками:
• Напряжение: 500 В,
• Отсутствие световых индикаторов,
• Ток размыкания: 100 кA.
Данные вставки отвечают требованиям и критериям: NF/EN/IEC 60269-1, NF HD/IEC 60269-2, NF C 60200-1 и NF C 60200-2.
Характеристики
Зажимы с предохранителем 20A:
|
Код |
Наименование |
Основная жила, мм2
|
Изол. ответвительная жила, мм2
|
Вес, кг
|
Количество в упаковке, шт |
|

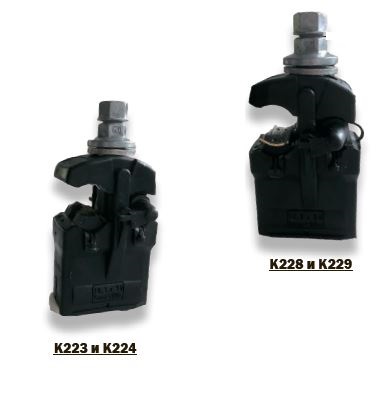

K223 |
Прокалывающий зажим с предохранителем 20А – 95/10
|
Al/Cu изол. 16-95 |
1,5-10 |
0,130 |
10
|
|
K224 |
Прокалывающий зажим с предохранителем 20А – 95/16 |
Al/Cu изол. 16-95 |
6-16 |
0,130 |
10
|
|
K228 |
За жим-плашка с предохранителем 20А – Cu 95/10
|
Cu неизол. 16-95 |
1,5-10 |
0,130 |
10
|
|
K229 |
Зажим-плашка с предохранителем 20А – Al 95/10
|
Al неизол. 16-95 |
1,5-10 |
0,130 |
10
|
Плавкие вставки габарита gG:
|
Код |
Наименование |
Вес, кг |
Количество в упаковке, шт |
|
U661-1 |
Плавкая вставка 10.3x38 1 A |
0,070 |
10
|
|
U661-2 |
Плавкая вставка 10.3x38 2 A |
0,070 |
10
|
|
U661-4 |
Плавкая вставка 10.3x38 4 A |
0,070 |
10
|
|
U661-6 |
Плавкая вставка 10.3x38 6 A |
0,070 |
10
|
|
U661-8 |
Плавкая вставка 10.3x38 8 A |
0,070 |
10
|
|
U661-10 |
Плавкая вставка 10.3x38 10 A |
0,070 |
10
|
|
U661-12 |
Плавкая вставка 10.3x38 12 A |
0,070 |
10 |
|
U661-16 |
Плавкая вставка 10.3x38 16 A |
0,070 |
10
|
|
U661-20 |
Плавкая вставка 10.3x38 20 A |
0,070 |
10
|
|
U661-25 |
Плавкая вставка 10.3x38 25 A |
0,070 |
10 |
|
U661-32 |
Плавкая вставка 10.3x38 32 A |
0,070 |
10
|
