Проходной предохранитель 100А

Код товара: 0

Описание

Применение:

Данный проходной предохранитель разработан под плавкую вставку 22х58 мм. Он используется в отсутсвии механической нагрузки на провод. Он также оборудован механическими винтами, поэтому монтаж может осуществляться с помощью простого ключа. Открытие и закрытие прибора может производиться, когда линия находится под напряжением.

Описание:

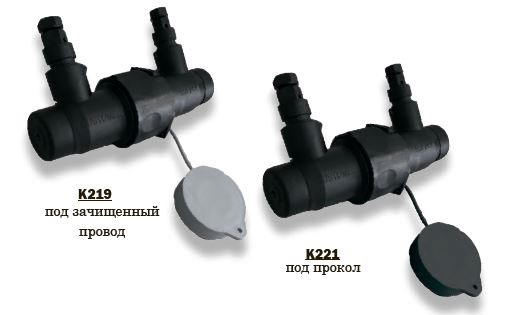

- Контакт с проводником устанавливается за счёт прокола изоляции в случае К221 и с помощью зачистки провода в случае К219. Зажимающие винты оборудованы срывной головкой.
- Входы изделия рассчитаны на следующие сечения:
• 6-35 мм2 Al/Cu или 16-50 Al для К221,
• 16-35 мм2 Al/Cu или 16-50 Al для К219.
- Данное изделие тестировалось в воде под напряжением свыше 6 кВ
- Плавкая вставка зажимается внутри изделия неравномерно, причем так, что при открытии изделия она всегда остаётся на стороне «клиента» (а значит, не под напряжением).
- После установки зажима «сетевую» часть можно закрыть защитной крышкой.
- После монтажа предохранитель закрывается с помощью запирающего кольца.
- Запирающее кольцо и 13-мм головки винтов могут быть опечатаны.
- Проходной предохранитель работает со вставками 63А. Вставки на 100А могут использоваться только в случае применения медного провода сечением 35 мм2.

Монтаж:

Подсоединение провода:
- Подсоединение может осуществляться к линии, находящейся под напряжением, но в отсутствии механической нагрузки.
- Поверните запирающее кольцо и разъедините прибор.
- Определите «сетевую» и «клиентскую» части (см. маркировку).
- Зачистите провод на рекомендованную длину в случае работы с К219. В случае работы с К221 зачистка провода не требуется.
- В целях безопасности временно закройте «сетевую» часть защитной крышкой.
- Вставьте провод до упора в проходной предохранитель, соблюдая направления сторон.
- Визуально проверьте правильность расположения провода внутри прибора с помощью про-
зрачных окошек, расположенных между контактами.
- Затяните 13мм гексогональную головку с помощью ключа до полного её отрыва.
Внимание: вторая головка должна использоваться только для демонтажа изделия. Не используйте её для дополнительной затяжки после отрыва первой головки.
Установка плавкой вставки:
- Прибор можно хранить на складе без плавкой вставки внутри.
- Вставьте плавкую вставку 22х58 мм в «клиентскую» часть.
- Соедините обе части.
- Защёлкните их, повернув запирающее кольцо.
- При необходимости опечатайте запирающее кольцо и головки винтов.

Альтернатива: проходной предохранитель 50А.

Проходной предохранитель также может быть выполнен под размер плавкой вставки 14х51. Он совместим с плавкими вставками до 50 А и проводами 2,5-16 мм2 Al/Cu. При монтаже требуется зачистка провода. Электрический контакт гарантируется при срыве головки болта.
