Изолированные наконечники CPTAU
Изолированные наконечники CPTAU
Код товара: 0

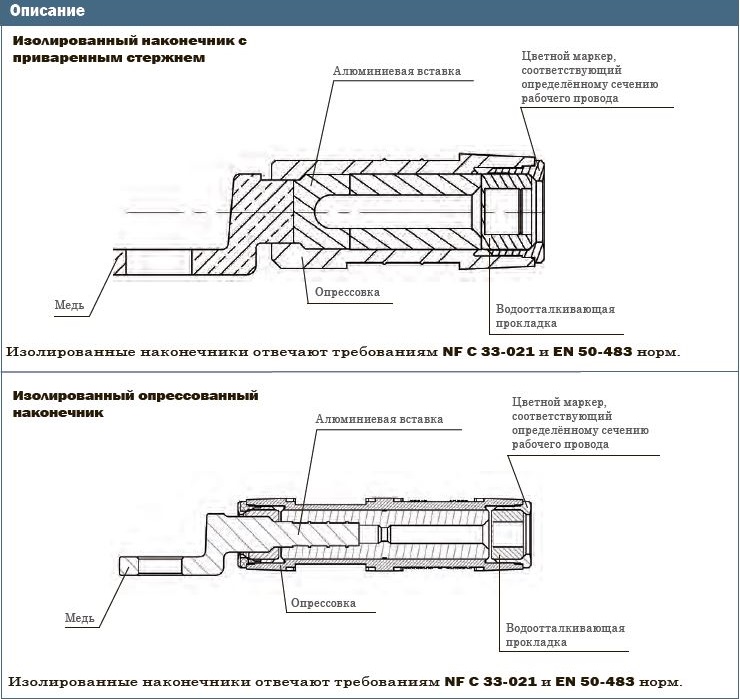

Описание
Данные изолированные наконечники используются для соединения воздушных линий с входами оборудования.
Сечения функциональных проводов варьируется от 16 до 95 мм2 для наконечников с приваренным стержнем и от 16 до 150 мм2 для опрессованных наконечников.
Монтаж
Опрессовка:
- Используйте инструмент с соответствующей гексагональной матрицей: Е140 (14 мм), Е173 (17,3 мм) или Е215 (21,5 мм).
- Опрессовывайте согласно обозначениям от центра к краю наконечника.
Характеристики
|
Код |
Наименование |
Al-Cu мм2 |
Размер, мм |
Вес, кг |
Кол-во в упаковке, шт |
|
|||
|
P |
e |
t |
L |
|
|
||||
|
Изолированный наконечник с приваренным стержнем, Е140 матрица |
|||||||||
|
K159 |
Cu након ечник (Е140) CPTAU 16 |
16 |
20 |
5 |
10,3 |
72 |
0,042 |
10
|
|
|
K160 |
Cu након ечник (Е140) CPTAU 25 |
25 |
20 |
5 |
10,3 |
72 |
0,041 |
10
|
|
|
Изолированный наконечник с приваренным стержнем, Е173 матрица
|
|||||||||
|
K163 |
Cu након ечник (E173) CPTAU 35 |
35 |
25 |
5 |
12,8 |
92 |
0,074 |
10
|
|
|
K164 |
Cu након ечник (E173) CPTAU 50 |
50 |
25 |
5 |
12,8 |
92 |
0,074 |
10
|
|
|
K165 |
Cu након ечник (E173) CPTAU 54 |
54 |
25 |
5 |
12,8 |
92 |
0,071 |
10
|
|
|
K166 |
Cu након ечник (E173) CPTAU 70 |
70 |
25 |
5 |
12,8 |
92 |
0,071 |
10
|
|
|
K167 |
Cu након ечник (E173) CPTAU 95 |
95 |
25 |
5 |
12,8 |
92 |
0,069 |
10
|
|
|
Изолированный наконечник с приваренным стержнем, Е215 матрица
|
|||||||||
|
K024 |
Cu након ечник (E215) CPTAU 150 |
150 |
30 |
6 |
13 |
118 |
0,120 |
10
|
|
|
Изолированный опрессованный наконечник, Е140 матрица
|
|||||||||
|
K013 |
Cu након ечник (Е140) CPTAU 25 |
25 |
20 |
4.5 |
10,5 |
102 |
0,055 |
10
|
|
|
Изолированный опрессованный наконечник, Е173 матрица
|
|||||||||
|
K017 |
Cu након ечник (E173) CPTAU 54 |
54 |
25 |
5 |
13 |
142 |
0,117 |
10
|
|
|
K018 |
Cu након ечник (E173) CPTAU 70 |
70 |
25 |
5 |
13 |
142 |
0,113 |
10
|
|
|
Изолированный опрессованный наконечник, Е215 матрица
|
|||||||||
|
K021 |
Cu након ечник (E215) CPTAU 120 |
120 |
30 |
6 |
13 |
186 |
0,224 |
10
|
|
|
K023 |
Cu након ечник (E215) CPTAU 150 |
150 |
30 |
6 |
13 |
186 |
0,218 |
10
|
|
