Арматура для подвески СИП с изолированной нейтральной жилой

Арматура для подвески СИП с изолированной нейтральной жилой

Код товара: 0


Описание

Применение:

Данная анкерная система используется для крепления изолированной нулевой несущей жилы СИП сечениями 54,6 и 70 мм2. Система включает в себя различные анкерные кронштейны, позволяющие
закрепить один или два зажима. Предельная нагрузка 15 кН.

Описание:

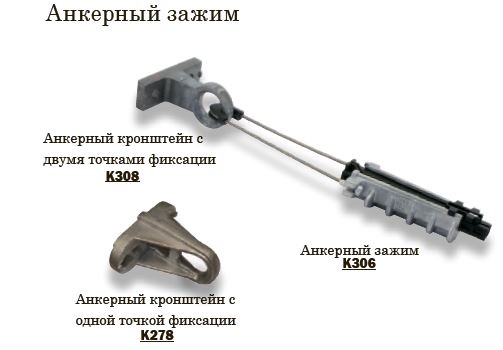

Анкерный зажим:
- Корпус сделан из алюминиевого сплава.
- Клин зажима сделан из полимерного материала, устойчивого к УФ излучению. Клин не съёмный: его нельзя выронить/потерять при монтаже.
- Ушки зажима сделаны из нержавеющей стали. Они закреплены на корпусе и их невозможно выронить/потерять при монтаже. Они также снабжены изолированной подвижной
оплёткой.
- Крепление несущей нейтрали в зажиме происходит без повреждения изоляции.

Анкерный кронштейн:
- Кронштейн сделан из алюминиевого сплава и позволяет закрепить один или два зажима.
- Крепление кронштейна на опоре производится с помощью одного или двух 14-мм или 16 мм болтов или же с помощью мотажной ленты 20х0.7 мм.
Данная анкерная система отвечает требованиям норм NF C 33-041 и EN 50-483.



Монтаж:

- Зафиксируйте кронштейн на опоре с помощью 14-мм или 16-мм болтов с шайбами или с помощью двух отрезков нержавеющей стальной монтажной ленты 20х0,7 мм.
- Разведите СИП в том месте, на котором будет происходить монтаж.
- Отодвиньте клин.
- Установите изолированную нейтраль в зажим.
- Задвиньте клин в зажим.
- Закрепите анкерный зажим на кронштейне.
- Дополнительное зажимное усилие появляется при подвесе СИП за счёт клина зажима.

Комплект промежуточной подвески СИП.

Применение:

Данный комплект промежуточной подвески используется для крепления СИП-2 на промежуточных опорах. Размер несущей изолированной нейтрали может варьироваться от 50 до 95 мм2 (К277) или от 50 до 70 мм2 (К283). Система состоит из подвижного соединения, поддерживающего зажима и кронштейна.
Стандартные комплекты:
- ES 1500,
- ESF 715, оборудованный срывным элементом (разрыв происходит при нагрузке 7,15±0,65 кН).

Срывной элемент может быть откалиброван на этапе производства в диапазоне величин от 5 до 12 кН. Он разработан для разрыва в случае аномальных нагрузок на линию. СИП падает вниз, не утаскивая за собой опоры (например, в случае дерева, упавшего на линию). СИП может быть оперативно установлен на место с помощью нового поддерживающего зажима, закреплённого на старый кронштейн.



Описание:

Поддерживающий зажим, подвижное соединение и кронштейн поставляются в одном комплекте.


Поддерживающий зажим:
- Корпус изготовлен из полимерного материала, устойчивого к УФ излучению и усиленного стекловолокном.
- Изолированная несущая нейтраль защищена корпусом зажима.
Подвижное соединение:
- Корпус изготовлен из полимерного материала, устойчивого к УФ излучению и усиленного стекловолокном. Он обеспечивает дополнительную изоляцию между опорой и кабелем.
- Соединение позволяет зажиму двигаться в продольном и поперечном направлениях.
- ESF 715 оборудовано срывным элементом.
Кронштейн:
- Корпус сделан из алюминиевого сплава.
- Крепление кронштейна на опоре производится с помощью одного или двух 14-мм или 16-мм болтов или же с помощью мотажной ленты 20х0.7 мм.

Данный комплект полностью отвечает требованиям норм NF C 33-040 и EN 50-483.

Характеристики

1.

Код

Наименование

Вес, кг

Кол-во в упаковке, шт

K306

Анкерный зажим РА 1500

0,427

30

U501

Анкерный зажим PА 54.6

0,410

50

K278

Анкерный кронштейн СА 1500 – 1 точка фиксации

0,316

30

K308

Анкерный кронштейн СА 1500 – 2 точки фикса ции

0,250

30

U502

Анкерный кронштейн СА 54.6

0,235

50

2.

Код

Наименование

Вес, кг

Кол-во в упаковке, шт

K277

Комплект промежуточной подвески ES1500

0,550

20

K283

Срывной комплект промежуточной подвески ESF 715

0,438

25

K280

Запасная часть PS + LM715

0,210

1

U503

Комплект промежуточной подвески ES 54.6

0,510

30
