Описание

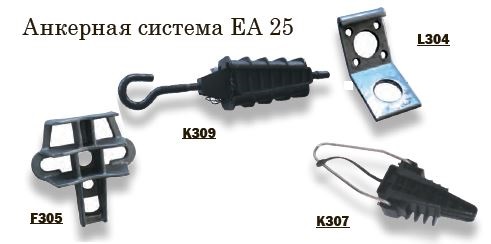

Анкерная система ЕА 25:

Применение:

Данная анкерная система используется для крепления линий СИП сечением от 2х6 до 4х25 мм2.
Анкерный зажим также может поставляться с подвижным крюком.

Анкерный зажим:
- Корпус изготовлен из устойчивого к УФ излучению полимерного материала, усилинного стекловолокном.
- Клин изготовлен из полимерного материала, устойчивого к УФ излучению. Четыре канала обеспечивают зажим 2-4 жил, равномерно распределяя нагрузку на них и не нарушая изоляционного покрытия. Он закреплён на анкере зажима с помощью небольшой уздечки.
- И анкер, и крюк обладают высокой коррозийной устойчивостью.
- Длина крюка может меняться вручную.
- Максимальная нагрузка 2 кН.
Скоба и кронштейн:
- Данные элементы выполнены из алюминиевого сплава.
- Кронштейн рассчитан на крепление одного элемента. Скоба позволяет закрепить до 6 элементов.
- Дизайн элементов позволяет устанавливать их на деревянные, металлические или бетонные опоры.
- Кронштейн монтируется с помощью 10-мм болта или 20х0,7 мм нержавеющей стальной
монтажной ленты.
- Скоба монтируется с помощью 14-мм или 16-мм болта или с помощью 2-х 20х0,7 мм нержавеющих стальных монтажных лент.
Данная система отвечает критериям NF C 33-042 и EN 50-483.

Анкерная система PA 35:

Применение:

Данный анкерный зажим используется для фиксации или подвеса проводов СИП сечением от 3х16 до 4х35 мм2.

Описание:

- Блоки выполнены из устойчивого к УФ излучению полимерного материала, усилинного оптоволокном. Зажим находится в открытом состоянии благодаря встроенным пружинам.
- СИП зажимается благодаря блокам и стяжному болту с 17-мм срывной головкой.
- Каждая жила располагается в своём канале.
- Анкер выполнен из оцинкованной стали. Большое отверстие в анкере позволяет крепить его как на скобы, так и на крюки.
- Максимальная нагрузка 5 кН.

Преимущество:
+Вращающаяся приёмная часть,
обеспечивающая двойную функцию продукта.

Монтаж:

- Ослабьте винт, не вынимая его полностью.
- Раскройте провод СИП и поместите каждую жилу в свой канал.
- Закрепите анкер на скобе или крюке.
- Закрутите 17-мм головку винта до её полного отрыва. Внимание: 21-мм головку используйте
только для демонтажа изделия.

Данный анкерный зажим может поставляться с анкером в виде крюка с кодом К301.

Характеристики

Анкерная система ЕА 25:

Код	Наименование	Вес, кг	Количество в упаковке, шт
L304	Кронштейн – PF 25	0,011	100
L306	Винт - M10	0,048	30
K307	Анкерный зажим – PA 25	0,105	50
K309	Анкерный зажим с крюком - PACR 25	0,230	50
F305	Скоба – CAM 25	0,220	1































Анкерная система PA 35:

1.

Код	Наименование	Вес, кг	Количество в упаковке, шт
K300	Анкерный зажим 3/4х16-35 – РА 35	0,482	10











2.

Код	Наименование	Вес, кг	Кол-во в упаковке, шт
K301	Анкерный зажим 3/4х16-35 крюк – РА 35	0,477	10
