Арматура для подвески самонесущего СИП

Код товара: 0

Описание

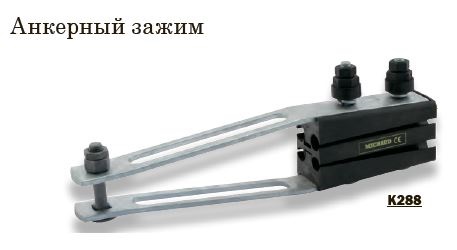

Анкерный зажим:

Применение:

Данный зажим применяется для анкерного крепления СИП-4 (без нулевой несущей жилы).

Описание:

- Основные элементы выполнены из оцинкованной закалённой стали. Винт позволяет разобрать зажим и анкерно закрепить его на скобе или кронштейне фасада или опоры.
- Щёки зажима выполнены из усиленного оптоволокном полимера, обладающего повышенной устойчивостью к УФ излучению.
- Жилы СИП закрепляются в зажиме с помощью щёк и болтов. Прочность и надёжность затяжки обеспечиваются срывом головки болта.
- Жилы закрепляются в отдельном канале. Их закрепление происходит благодаря распределению нагрузки, созданной болтами.
- Величина механического сопротивления зажима: 33 кН для К288 и 50 кН для К302.
- Зажимы полностью отвечают нормам DIN VDE 0211.

Монтаж:

- Открутите болты.
- Разведите жилы СИП и разместите каждую жилу в отдельном зажиме канала.
- Затяните 17-мм болты до отрыва срыной головки. Головки, величиной в 21 мм, предназначены только для демонтажа изделия.
- Присоедините зажим к крюку.
- Дополнительная зажимная нагрузка будет обеспечиваться за счет щёк зажима.

Поддерживающий зажим:

Применение:

Данный зажим используется для дополнительной поддержки проводов СИП. Он может использоваться при поворотах линии на углы до 30 градусов.

Описание:

- Корпус, винт и шайба зажима выполнены из оцинкованной закалённой стали.
- Срывная головка винта обеспечивает надёжную стяжку СИП.
- Защёлка зажима не снимается, поэтому её невозможно выронить/потерять при монтаже.
- Вставка выполнена из полимерного материала с повышенной устойчивостью к УФ излучению.
- Отверстие для фиксации усиленно дополнительно.

Монтаж:

-Ослабьте запирающий винт.
- Выньте вкладыш.
- Закрепите зажим на крюке.
- Пропустите жилы СИП через поддерживающий зажим.
- Вставьте вкладыш.
- Задвиньте защёлку и затяните винт до полного отрыва срывной головки.

Характеристики

Анкерный зажим:

Поддерживающий зажим:
