ЗАЗЕМЛИТЕЛИ С ОДНИМ РАЗРЫВОМ ТИПА TEC и TEB

Код товара: 0

Описание

Заземлители типа TEC и TEB применяются для заземления отключенных секций энергетических станций. Могут поставляться как одноколонковые, свободно стоящие либо как заземлители, встроенные в разъединитель типа SGF и TFB

В закрытом состоянии заземлитель приспособлен к пропусканию токов короткого замыкания. Также может соединять малые индукционные и емкостные токи. Применение специальных контактных комплектов позволяет использовать заземлитель также для соединения индукционных токов.

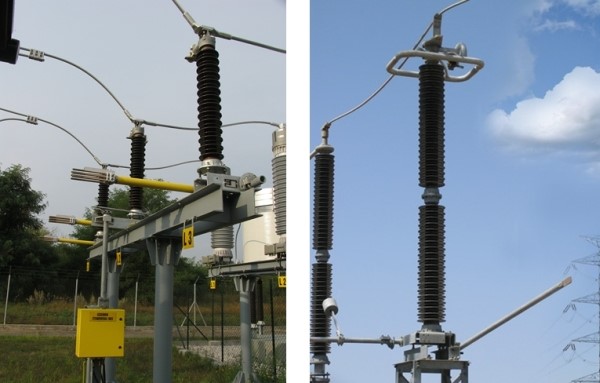

Нож заземлителя типа TEC производит движение в вертикальной плоскости, параллельно раме аппарата. Во время закрывания неподвижный контакт входит между контактными пальцами плеча заземлителя. Нож заземлителя соединён с заземленной рамой эластичным медным троссом.

Плечо заземлителя типа TEB дополнительно в конечной фазе производит вертикальное движение, входя в неподвижный контакт, крепящийся на головке заземлителя.

Разъединители изготавливаются в соответствии с требованиями нормативных документов ГОСТ Р 52726-2007 и соответствуют требованиям безопасности по ГОСТ Р 52726-2007 (п.п. 5.5.8, 5.10.8, 5.10.15, 5.10.17, разд. 6, ГОСТ 1516.3-96 (п. 4.14).

Преимущества:

1. Алюминиевая конструкция плеч заземлителей

Плечи заземлителя, выполненные в качестве алюминиевой сварной конструкции, обеспечивают стабильность контактного сопротивления а также защиту от коррозии.

2. Возможность ломания льда

Возможность применения разъединителей даже в условиях обледенения до 20мм.

3. Блокировка в мёртвом пункте

Исключает возможность изменения состояния соединения даже в наиболее тяжёлых условиях, таких как ураган, землетрясение.

Характеристики

Номинальное напряжение

TEC 72,5 - 300 kV

TEB 170 - 550 kV

Номинальный кратковременный ток

TEC 40 - 50 kA

TEB 40 - 63 kA
