РАЗЪЕДИНИТЕЛИ РУБЯЩЕГО ТИПА VSSBIII

Код товара: 0

Описание

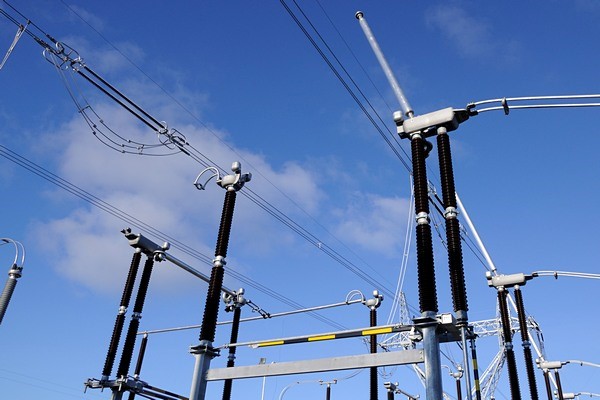

Разъединители рубящего типа VSSBIII применяются в атмосферных условиях на станциях высокого напряжения. Предназначены для разделения электрических цепей путём создания видимого и безопасного изоляционного разрыва. В закрытом состоянии способны пропускать рабочие токи и токи короткого замыкания. Полюс разъединителя VSSBIII снабжён тремя изоляторами. Во время перестановки разъединителя приводной изолятор поворачивается и через схему рычагов в головке двигает токовод в вертикальной плоскости. В конечной фазе перестановки выполняет поворот вокруг собственной оси.

Токовод разъединителя состоит из контактных головок с плоскими соединительными выводами а также подвижного ножа с алюминиевой трубы. Оба окончания ножа снабжены контактными планками с серебрянным покрытием, которые составляют контактную пару с пружинистыми, покрытыми серебром, прутьями головок.

Дополнительно могут соединять небольшие индукционные и емкостные токи. Данные разъединители могут быть снабжены одним либо двумя комплектами заземляющих ножей.

В специальном исполнении данный разъединитель может соединять токи переключения шин, а его заземляющие ножи соединять индукционные токи.

Характеристики

Номинальное напряжение: 245 - 550 kV

Номинальный ток: 2000 - 4000 A

Номинальный кратковременный ток: 40 kA - 80 kA
