РАЗЪЕДИНИТЕЛИ ПАНТОГРАФНЫЕ ТИПА TFB

Код товара: 0

Описание

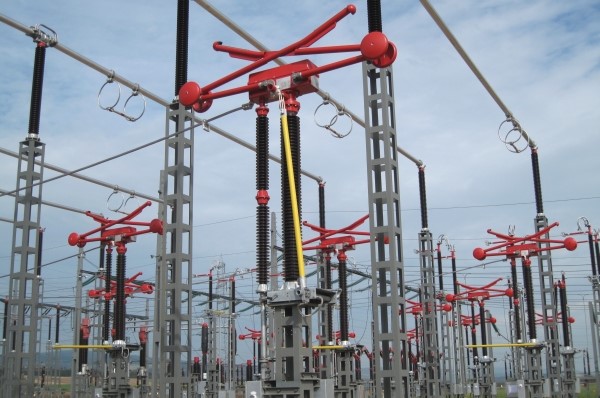

Пантографные разъединители типа TFB применяются в атмосферных условиях на станциях высокого напряжения. Предназначены для разделения электрических цепей путём создания видимого и безопасного изоляционного разрыва. В закрытом состоянии способны пропускать рабочие токи и токи короткого замыкания. Полюс разъединителя TFB снабжён двумя изоляторами. Во время перестановки разъединителя средний изолятор поворачивается и через схему рычагов в коробке передач закрывает либо открывает плечи пантографа. Эти плечи зажимаются на подвесном контакте, закрывая электрическую цепь.

Опционально разъединитель может быть оснащён зазелителем типа TEC (в диапазоне напряжений 123-300 кВ) либо TEB (в диапазоне напряжений 300-550кВ). Заземлитель типа TEB характеризуется тем, что его плечо во время закрывания изначально выполняет поворотное движение в горизонтальной плоскости, а в конечной фазе – вдоль собственной оси, вставляя контактный нож между пальцами неподвижного контакта.

Разъединители TFB дополнительно могут соединять небольшие индукционные и емкостные токи. В специальном исполнении разъединители способны соединять токи переключения шин, а их заземляющие ножи – индукционные токи.

Разъединители изготавливаются в соответствии с требованиями нормативных документов ГОСТ Р 52726-2007 и соответствуют требованиям безопасности по ГОСТ Р 52726-2007 (п.п. 5.5.8, 5.10.8, 5.10.15, 5.10.17, разд. 6, ГОСТ 1516.3-96 (п. 4.14).

Преимущества:

1. Экономия места, необходимого для установки.

2. Положение разъединителя хорошо видно с большого расстояния.

3. Соответствующая конструкция и применение гасителя обеспечивают высокую динамическую выдержку.

4. Надёжная работа даже в условиях обледенения.

5. Широкая область захвата.

6. Короткое время установки.

7. Простая регулировка благодаря применению крепёжных винтов.

8. Возможность соединения с разными конструкциями шин.

9. Благодаря сварной конструкции пантографа, практически не требуется консервация.

10. Предназначены для наружного применения благодаря использованию алюминия и серебрянного покрытия контактных частей.

11. Блокировка в мёртвом пункте исключает возможность случайного переключения разъединителя.

12. Полюсы разъединителя могут устанавливаться ближе, чем в традиционном горизонтально-поворотном разъединителе, с тем же уровнем изоляции.

Характеристики

Номинальное напряжение: 123 - 550 kV

Номинальный ток: 2500 - 4000 A

Номинальный кратковременный ток: 40 kA - 63 kA
