MT 50 и МТ100

MT 50 и МТ100

Код товара: 0


Описание

Применение
Приводы МТ 50 и МТ 100 предназначены для дистанционного управления разъединителями и заземлителями . operation of disconnectors and earthing switches.

Дополнительное оборудование
1. Может быть установлен 2-ой блок вспомогательных контактов ( БВК ). БВК имеет 4 НО и 4 НЗ контакта . Коммутационную способность контактов см . в технических характеристиках .
2. Термостат нагревателя

Принцип действия

Привод снабжен червяком , установленным на подшипниках в закрытом корпусе .  Двигатель расположен под винтом параллельно ему и соединен с ним двухступенчатой ( МТ 50 ) или четырехступенчатой ( МТ 100 ) зубчатой передачей . От винта усилие передается на выходной вал 10 через ползун с двумя пальцами и траверзу , взаимодействующую с этими пальцами . В конечных положениях ползун поддерживается на месте подпружиненным упором . Приводом обычно управляют дистанционно или с местного пульта при помощи команд “вкл .” и “выкл .” ( минимальная продолжительность командного импульса 75 мс или 100 мс при наличии контактора блокировки ). Управление - контакторное , угол поворота выходного вала 190..... При достижении того или другого конечного положения срабатывает конечный выключатель , отключающий привод . Конечным выключателем управляет траверза выходного вала . При питании от сети переменного тока для питания двигателя
устанавливается выпрямитель . Контакты блока вспомогательных контактов пере - ключаются диском 13, установленным на выходном валу 10. Сигнал о положении контактов разъединителя или заземлителя , управляемых привод, соответствует требованиям МЭК 129/ 1984 и VDE 0670, часть 2. Во включенном положении сигнал подается после замыкания контакта , когда пройдено положение МТ , т .е . после замыкания главных контактов разъединителя и блокировки рычажной системы . Сигнал включения отменяется при отключении ещё до достижения МТ , т .е . до отмены блокировки . Сигнал отключенного положения подается аналогично . Предохранительный контакт 14 разрывает цепь управления двигателем при установке рукоятки , после чего аппарат может быть приведен в действие только этой рукояткой . При наличии блокировочного электромагнита 19 его отключение не позволяет использовать рукоятку , т .к . становится невозможным ее подсоединение . При подключении к сети переменного тока для питания электромагнита предусмотрен выпрямитель . Дополнительный блокирующий выключатель , управляемый электромагнитом 19, позволяет включать электропривод только при включенном электромагните .

Технические характеристики приводов типа МТ 50/100



Ном. напряжение питания двигателя

при постоянном токе:

при переменном токе:



60,110,125 или 220 В

110 или 220 В, 50/60 Hz

Допустимое отклонение напряжения

+10 / -20 %

Номинальная мощность двигателя в кратковременном режиме

470 Вт

Продолжительность переключения (в зависимости от нагрузки)

MT 50

MT 100



3.5 - 6 с.

8 - 12 с.

Номинальный момент на выходном валу при номинальном напряжении

MT 50

MT 100

500 Нм:

1000 Нм:



Число оборотов рукоятки для поворота выходного вала на 1900

не менее 70

Мощность нагревателя

около 25 Вт

Напряжение питания нагревателя

60, 110, 125 или 220 В

Степень защиты

IP 54

Технические характеристики встроенных контакторов

Рабочее напряжение

60,110,125 или 220 В

110 или 220 В

Допустимое отклонение напряжения

+ 10 / - 15%

Номинальная мощность, потребляемая катушками электромагнита

при постоянном токе: включение / удержание

при переменном токе, ВА: включение / удержание





7 Вт / 7 Вт

60 / 9 Вт (50 / 2,2 Вт)



Минимальная продолжительность сигнала для удержания

75 мс

Технические характеристики блокировочных магнитов

Рабочее напряжение



60,110,125 или 220 В

110 или 220 В



Допустимое отклонение напряжения



+ 10 / - 15%

Rated power consumption of the magnet coil

when operated with DC



около 6 Вт



Продолжительность включения

100 %

Характеристики

Конструкция
Приводы МТ 50 и МТ 100 предназначены для дистанционного управления разъединителями и заземлителями . Все компоненты приводов размещены в кожухе 12 из алюминиевого листа . Элементы управления расположены на монтажной панели 4 и соединены с планкой выводов 5. Соединение с двигателем 1, конечными выключателями ,
блокировочным электромагнитом 19 и системой освещения осуществляется через переходник 27.

Базовое исполнение включает :
- контакторное управление с блокировкой ;- блок вспомогательных контактов с 4 НО и 4 НЗ контактами . Внешние кабели подводятся снизу через съемную алюминиевую пластину 9 толщиной 4 мм . Для вентиляции предусмотрен уплотнитель 16 с фильтром - вставкой . На пластине 9 установлен угольник 23 с отверстием 13 мм для заземляющего проводника . Нагреватель 11, постоянно присоединенный к источнику питания , установлен на панели 4 для защиты от конденсации влаги . При необходимости проведения регулировочных работ и аварийного включения /выключения существует возможность оперирования приводом с помощью рукоятки . При этом в фасонное отверстие , закрытое в нормальном режиме крышкой 15, вставляется наконечник рукоятки . При установке рукоятки срабатывает предохранительный контакт 14, который разрывает цепь управления двигателем
и тем самым исключает его включение . Блокировочный электромагнит 19 во включенном положении препятствует установке рукоятки . При питании привода переменным током устанавливается выпрямитель . Дополнительный блокировочный выключатель, управляемый магнитом 19, позволяет включать электропривод только при включенном электромагнитею

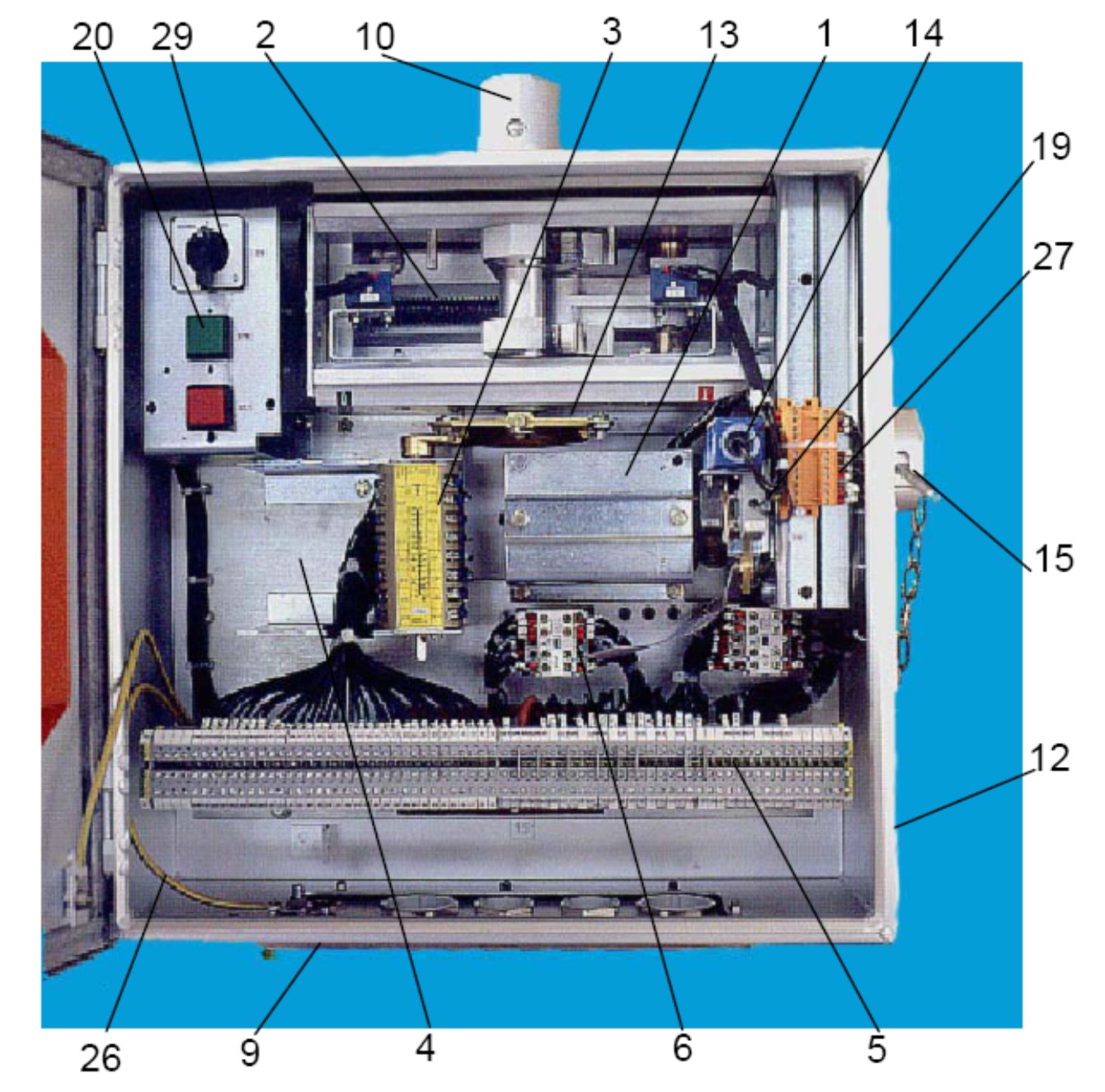

1 Двигатель (с крышкой 1 а )
2 Рабочий винт (с крышкой 2 а )
3 Блок вспомогательных контактов
4 Монтажная панель
5 Планка выводов
6 Контактор управления
9 Пластина с кабель
10 Рабочий вал
12 Кожух с дверью
13 Диск
14 Предохранительный контакт
15 Крышка аварийного привода
19 Блокировочный электромагнит
20 Кнопка
26 Гибкий провод заземления
27 Переходник
29 Переключатель
