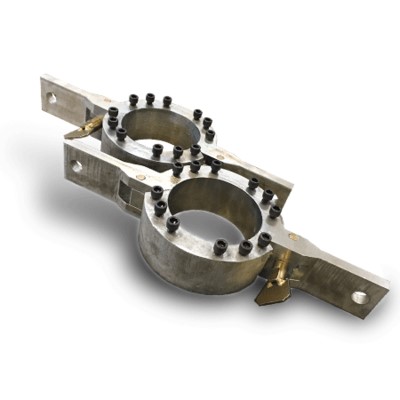

ПС-400У Хомут (вайма)

Код товара: 0

Описание

Назначение:

Предназначен для замены дефектных изоляторов на подвесных гирляндах высоковольтных линий электропередач (ВЛ).

Хомут (вайма) ПС-400У является универсальным приспособлением и позволяет совместно со сменными матрицами, производить замену таких изоляторов, как ПС-300В, ПС-300Г, ПС-400В.

Перечень сменных матриц для хомут (вайма) ПС-400У:

Принцип работы:

На Хомут (вайма) ПС-400У крепится при помощи специальных высокопрочных болтов (класс прочности 12.9) необходимая матрица.

Матрицы имеют дополнительную буквенную маркировку: "В" - верхний изолятор, "Н" - нижний изолятор.

Хомуты, согласно маркировке на матрицах, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде.

При помощи винтовых стяжек марки СВ-50, соединённых с хомутами при помощи скоб типа СК-12, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

Комплект поставки:

• Хомут (вайма) ПС-400У - 2шт.
• Специальные болты - 24шт.
• Паспорт изделия - 1шт.

Матрицы для хомут (вайма) ПС-400У поставляются отдельно.

Основные преимущества:

• Низкая стоимость. Конструкция вайм со сменными матрицами позволяет сэкономить на приобретении данного вида приспособлений уже при первой покупке.
• Универсальность конструкции. В случае, когда производители изоляторов вносят изменения в конструкцию изоляторов, достаточно заказать новую сменную матрицу.
• Отсутствие дополнительных комплектующих в виде прокладок, которые только усложняют процесс замены дефектных изоляторов.

Характеристики

Технические параметры:

• Марки изоляторов: ПС-300В, ПС-300Г, ПС-400В
• Рабочая нагрузка: 100,0 кН
• Испытательная нагрузка: 125,0 кН
• Материал - термообработанная оцинкованная сталь
• Габаритные размеры без матриц: 550х220х78 мм
• Габаритные размеры с матрицей: 550х220х98 мм
• Масса: 35,0 кг
