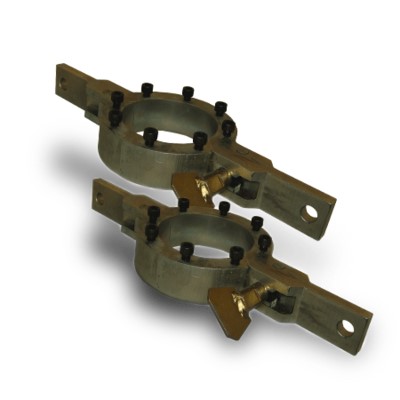

ПС-240У Хомут (вайма)

Код товара: 0

Описание

Предназначен для замены дефектных изоляторов на подвесных гирляндах высоковольтных линий ВЛ.

Хомут (вайма) ПС-240У является универсальным приспособлением и позволяет совместно со сменными матрицами производить замену таких изоляторов, как ПС-11, ПС-120А, ПС-160Д, ПСВ-160А, ПС-210В, ПСВ-210А и ПС-240А.

Перечень сменных матриц для хомут (вайма) ПС-240У:

Наименование матрицы	Марка изолятора
Матрица хомут (вайма) ПС-120А	ПС-11; ПС-120А
Матрица хомут (вайма) ПС-160	ПС-160Д; ПСВ-160А
Матрица хомут (вайма) ПСВ-210А	ПСВ-210А
Матрица хомут (вайма) ПС-210В	ПС-210В
Матрица хомут (вайма) ПС-240А	ПС-240А
-	-

Принцип работы:

На Хомут (вайма) ПС-240У крепится при помощи специальных высокопрочных болтов (класс прочности 12.9) необходимая матрица.

Матрицы имеют дополнительную буквенную маркировку: "В"- верхний изолятор, "Н" - нижний изолятор.

Хомуты, согласно маркировке на матрицах, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде.

При помощи винтовых стяжек марок СВ-25 или СВ-50, отличающихся грузоподъёмностью, соединённых с хомутами скобами типа СК, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

Винтовые стяжки подбираются исходя из грузоподъемности вайм. Для вайм с рабочей нагрузкой до 50,0 кН достаточно двух винтовых стяжек СВ-25 грузоподъемностью 25,0 кН.

Комплект поставки:

Хомут (вайма) ПС-240У - 2шт.
Специальные болты - 16шт.
Паспорт изделия - 1шт.

Матрицы для хомут (вайма) ПС-240У поставляются отдельно.

Основные преимущества:

Низкая стоимость. Конструкция вайм со сменными матрицами позволяет сэкономить на приобретении данного вида приспособлений уже при первой покупке.
Универсальность конструкции. В случае, когда производители изоляторов вносят изменения в конструкцию изоляторов, достаточно заказать новую сменную матрицу.
Отсутствие дополнительных комплектующих в виде прокладок, которые только усложняют процесс замены дефектных изоляторов.

Характеристики

Технические параметры:

Марки изоляторов: ПС-11, ПС-120А, ПС-160Д, ПСВ-160А, ПСВ-210А, ПС-210Б, ПС-210В, ПС-240А
Рабочая нагрузка: 50,0 кН
Испытательная нагрузка: 62,5 кН
Материал - термообработанная оцинкованная сталь
Габаритные размеры без матриц: 440х170х48 мм
Габаритные размеры с матрицей: 440х170х68 мм
Масса: 13,2 кг
