ПС-240У Комплект для замены дефектных изоляторов

Код товара: 0

Приспособления для замены дефектных изоляторов

Описание

Назначение:

Предназначен для замены в условиях эксплуатации на ВЛ, ОРУ подстанций дефектных изоляторов марки ПС-11, ПС-120А, ПС-160Д, ПСВ-160А, ПСВ-210А, ПС-210В и ПС-240А.

Замена производится путем стягивания участка гирлянды изоляторов, находящейся под рабочим тяжением.

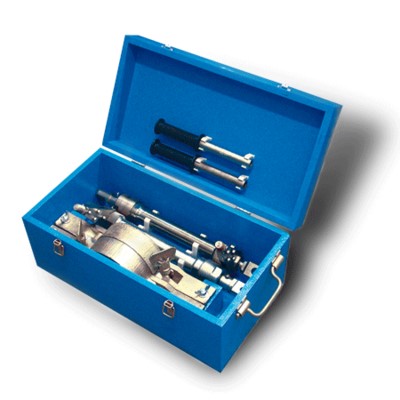

Комплект ПС-240У включает в себя все необходимые компоненты для организации рабочей схемы по замене дефектных изоляторов марок ПС-120А, ПС-160Д, ПС-210Б, ПСВ-210А, ПС-210В и ПС-240А. Все компоненты размещены в специальной деревянной таре для хранения.

Принцип работы:

Хомуты, входящие в состав комплекта, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде.

В качестве хомута в данном комплекте используется Хомут (вайма) ПС-240У  с  набором следующих матриц:

Матрица ПС-120А    Матрица ПС-160Д    Матрица ПСВ-210А    Матрица ПС-210В    Матрица ПС-240А

При помощи винтовых стяжек марки СВ-25 , соединённых с хомутами скобами типа СК-7-1, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

Характеристики

Состав комплекта:

• Хомут (вайма) ПС-240У - 2 шт.
• Матрица хомут (вайма) ПС-120А - 1комп.
• Матрица хомут (вайма) ПС-160Д - 1комп.
• Матрица хомут (вайма) ПСВ-210А - 1комп.
• Матрица хомут (вайма) ПС-210В - 1комп.
• Матрица хомут (вайма) ПС-240А - 1комп.
• Специальные болты - 16 шт.
• Стяжка винтовая СВ-25 - 2 шт.
• Скоба СК-7-1 - 8 шт.
• Ящик для хранения. - 1 шт.
• Паспорт изделия - 3шт.

Технические параметры:

• Марка изоляторов: ПС-11; ПС-120А; ПС-160Д; ПСВ-160А; ПС-210В; ПСВ-210А;ПС-240А
• Габаритные размеры: 630х300х270 мм
• Масса: 41.0кг
