Изоляторы полимерные опорно-стержневые наружной установки типа ИОСПК, ИОСК, СПК

Изоляторы полимерные опорно-стержневые наружной установки типа ИОСПК, ИОСК, СПК

Код товара:


Описание

Назначение: для изоляции и крепление токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного тока напряжением свыше 1000 В частоты до 100 Гц.
Форма фланцев: круглая, квадратная по требованию заказчика.
Соответствуют требованиям ГОСТ Р 52034-2003
Тип изоляторов указан в соответствии с НТД, действующей до 01.01.04

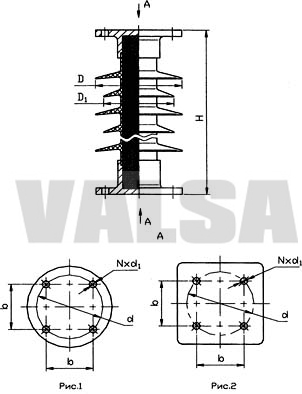

Обозначение
Номин. напря-
жение, кВ
Мин. разру-
шающая сила при изгибе, кН, не менее
Мин. разру-
шающий крутящий момент, кНм, не менее
Длина пути утечки, см
Строи-
тельная высота,
Н, мм
Диа-
метр
D, мм
Диа-
метр
D1, мм
Присоединительные и установочные размеры
Масса, кг
фланец верхний
фланец нижний
b
d
Nxd1
b
d
Nxd1
ИОСПК-10-35/190-III УХЛ1
35
10
1,0
116
500
205
-
-
160
4х18
-
160
4x18
19
ИОСПК-10-110/450-II УХЛ1
110
10
1,0
250
1050
205
-
127
-
4хМ16
178
-
4x18
25
ИОСПК-10-110/480-II УХЛ1
110
10
1,0
250
1050
205
-
25
120
-
4хМ12
160
-
4x18
ИОСПК-10-110/480-01-II УХЛ1
110
10
1,0
290
1100
205
-
160
-
4х18
160
-
4x18
28
ИОСПК-12,5-110/480-02-II УХЛ1
110
12,5
1,0
290
1100
205
-
160
-
4х18
180
-
4x20
28
ИОСПК-20-110/480-03-II УХЛ1
110
20
1,0
290
1100
205
-
180
-
4х18
194
-
4x20
29
ИОСПК-10-110/480-04-II УХЛ1
110
10
1,0
250
1050
205
-
100
-
4хМ12
160
-
4x18
25
ИОСПК-10-110/550-II УХЛ1
110
10
1,0
315
1220
210
-
-
127
4хМ16
-
200
4x18
30
ИОСПК-20-110/550-01-II УХЛ1
110
10
1,0
315
1220
210
-
-
140
4хМ16
-
140
4x18
30
ИОСК 10-110/450-I УХЛ1
110
10
1,0
200
1020
230
-
-
127
4хМ16
-
127; 178
4xM16
38
ИОСК 10-110/480-I УХЛ1
110
10
1,0
210
1050
230
-
-
127
4хМ16
-
127; 178
4xM16
39,5
ИОСК 10-110/450-II УХЛ1
110
10
1,0
280
1020
250
220
-
127
4хМ16
-
127; 200
4xM16
39,5
ИОСК 10-110/480-II УХЛ1
110
10
1,0
290
1050
250
220
-
127
4хМ16
-
127; 200
4xM16
41
ИОСК 20-110/480-I УХЛ1
110
20
1,0
210
1050
230
-
-
127
4хМ16
-
127; 178
4xM16
43
ИОСК 20-110/480-II УХЛ1
110
20
1,0
290
1050
250
220
-
225; 127
4х18; 4xM16
-
254
8x18
44,5
ИОСК 20-110/550-I УХЛ1
110
20
1,0
230
1220
230
-
-
225; 127
4х18; 4xM16
-
275
8x18
48
ИОСК 10-110/550-I УХЛ1
110
10
1,0
230
1220
230
-
-
127
4хM16
-
127; 200
4xM16
43
ИОСК 20-110/550-II УХЛ1
110
20
1,0
300
1220
250
220
-
225; 127
4х18; 4xM16
-
275
8x18
49,5
ИОСК 10-110/550-II УХЛ1
110
10
1,0
300
1220
250
220
-
127
4хМ16
-
127; 200
4xM16
44,5
СПК4-110/450 I УХЛ1-01
110
4
1,0
207
1020
240
-
-
127
4хМ16
-
127
4x16
37
СПК4-110/450 I УХЛ1
110
4
1,0
218
1050
240
-
120
-
4хМ12
160
-
4xM12
34
СПК4-110/450 II УХЛ1
110
4
1,0
240
1020
240
-
-
178
4х18
-
178
4x18
33
СПК6-110/450 I УХЛ1
110
6
1,0
230
1100
240
-
160
-
4х18
160
-
4x18
35
СПК6-110/450 II УХЛ1
110
6
1,0
240
1020
240
-
-
127
4хМ16
-
178
4x18
33
СПК6-110/450 II УХЛ1
110
6
1,0
250
1100
240
-
160
-
4х18
160
-
4x18
33
СПК8-110/450 I УХЛ1
110
8
1,0
230
1100
240
-
160
-
4х18
160
-
4x18
33
СПК8-110/450 II УХЛ1
110
8
1,0
240
1020
240
-
-
127
4хМ16
-
200
4x18
40
СПК8-110/450 II УХЛ1
110
8
2,0
240
1050
240
-
-
140
4хМ12
160
-
4x18
40
СПК10-110/450 I УХЛ1
110
10
1,0
230
1100
240
-
160
-
4х18
180
-
4x18
35
СПК10-110/450 II УХЛ1
110
10
1,0
255
1100
240
-
160
-
4х18
180
-
4x18
37
СПК12,5-110/450 I УХЛ1
110
12,5
1,0
230
1100
240
-
160
-
4х18
180
-
4x18
33
СПК12,5-110/450 II УХЛ1
110
12,5
1,0
240
1020
240
-
-
127
4хМ16
-
225
4x18
40
СПК12,5-110/450 II УХЛ1
110
12,5
1,0
250
1100
240
-
160
-
4х18
180
-
4x18
42,5
СПК4-110/550 II УХЛ1
110
4
1,0
290
1220
240
-
-
127
4хМ16
-
178
4x18
32
СПК6-110/550 II УХЛ1
110
6
1,0
290
1220
240
-
-
127
4хМ16
-
200
4x18
32
СПК8-110/550 II УХЛ1
110
8
1,0
290
1220
240
-
-
127
4хМ16
-
200
4x18
40
СПК10-110/550 II УХЛ1
110
10
1,0
290
1220
240
-
-
127
4хМ16
-
225
4x18
40,5
СПК12,5-110/550 II УХЛ1
110
12,5
1,0
290
1220
240
-
-
127
4хМ16
-
254
4x18
43

Характеристики
