Описание

Соединительные зажимы предназначены для:

• для соединения сталеалюминевых проводов в пролете ВЛ.
• полного восстановления электрической проводимости и механической однородности сталеалюминевых проводов.

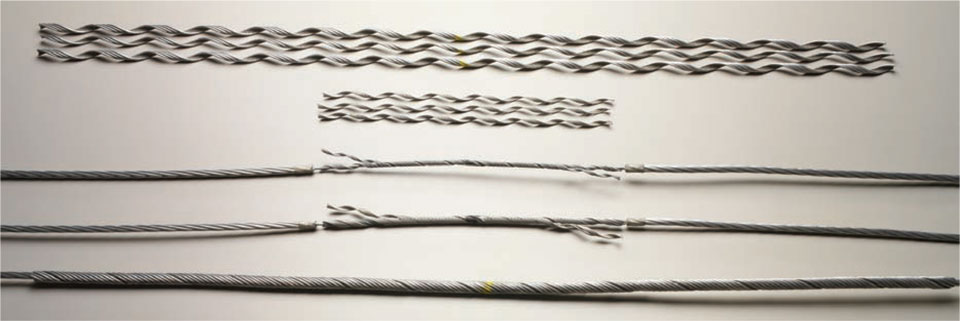

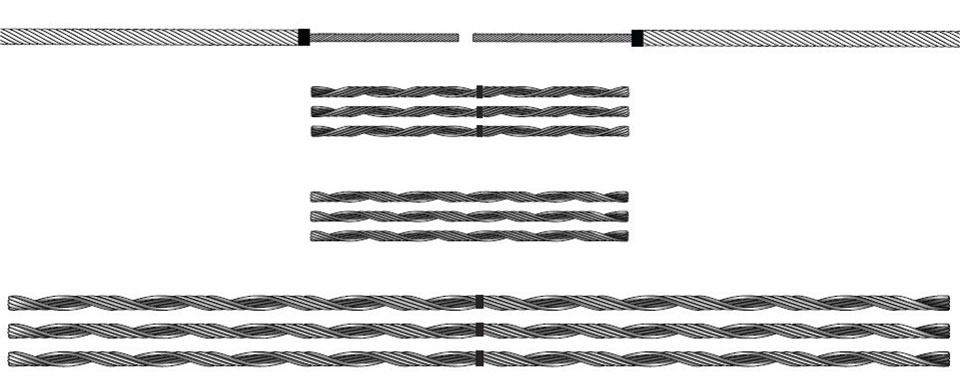

Зажим соединительный состоит из трех элементов:

• Спирального зажима для проводов со стальным сердечником. Изготовлен из стали с алюминиевым покрытием. Состоит из склеенных между собой спиралей с абразивной просыпкой.
• Выравнивающего повива, изготовленного из алюминиевого сплава. Данный повив монтируется поверх зажима для выравнивания диаметров замима и провода. Состоит из склеенных между собой спиралей с абразивной просыпкой.
• Спирального зажима для наружного слоя из алюминиевых проволок. Изготовлен из алюминиевого сплава. Состоит из склеенных между собой спиралей с абразивной просыпкой.

* Для некоторых типов проводов нет необходимости использовать спирали-наполнителя для получения однородности диаметров зажима и провода после соединения стального сердечника.

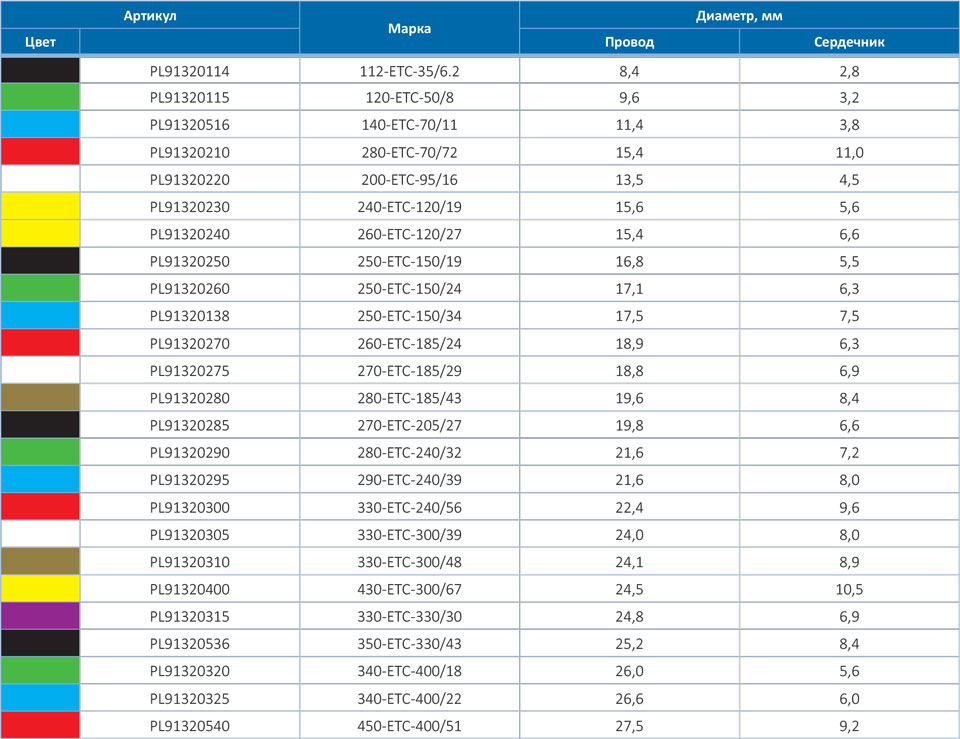

Цветовой код

Цветовой код в таблице помогает идентифицировать зажимы по диапазону диаметров провода.

Монтаж

Соединительный зажим может быть использован в случае, когда поврежденная часть провода (троса) расположена на расстоянии не менее 150 мм от поддерживающего зажима или конца защитного протектора, смонтированного совместно с поддерживающим зажимом

Перед монтажом необходимо тщательно очистить провод (трос) по всей длине монтажа (рекомендуется использовать металлическую щетку) нанести токопроводящую смазку на всей области контакта провода (троса) с зажимом для обеспечения полной электрической проводимости.
