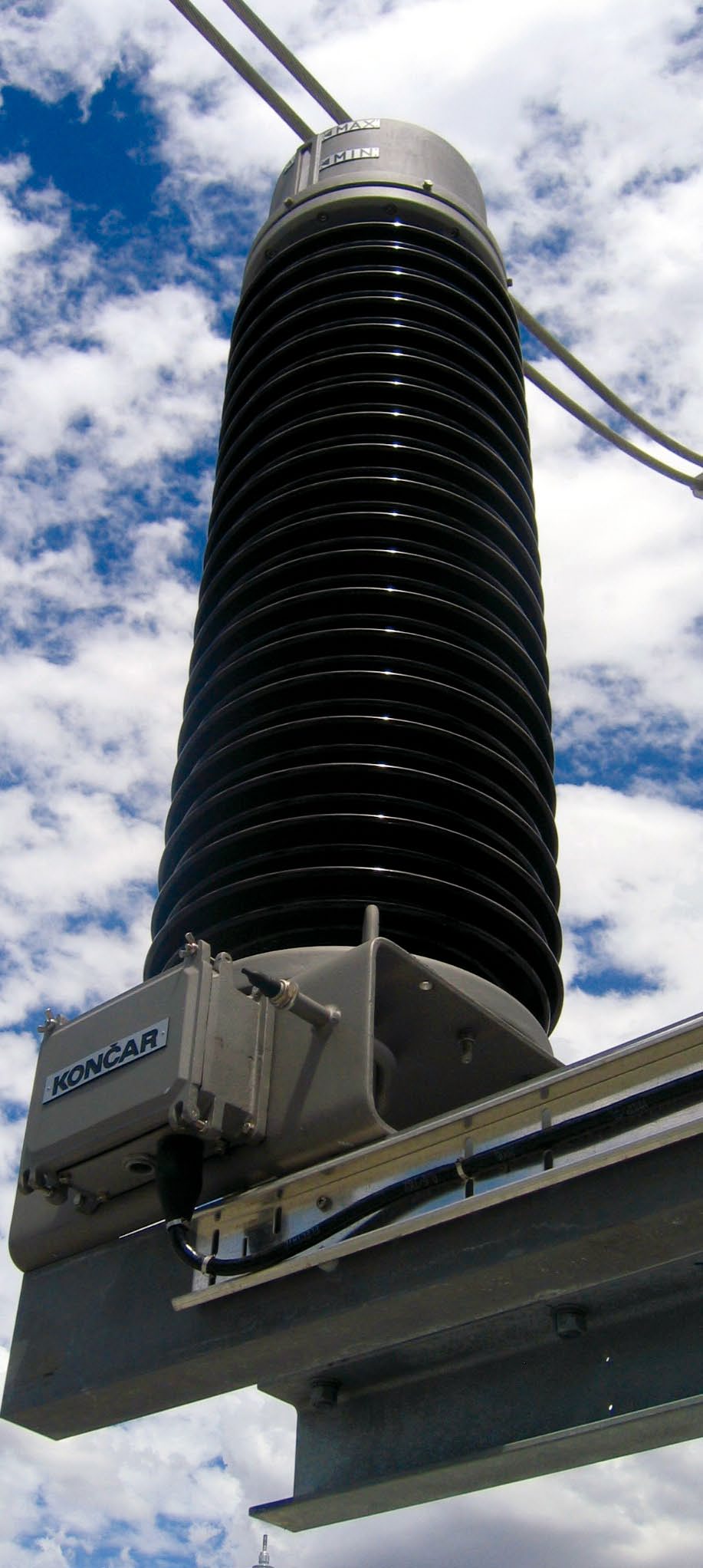

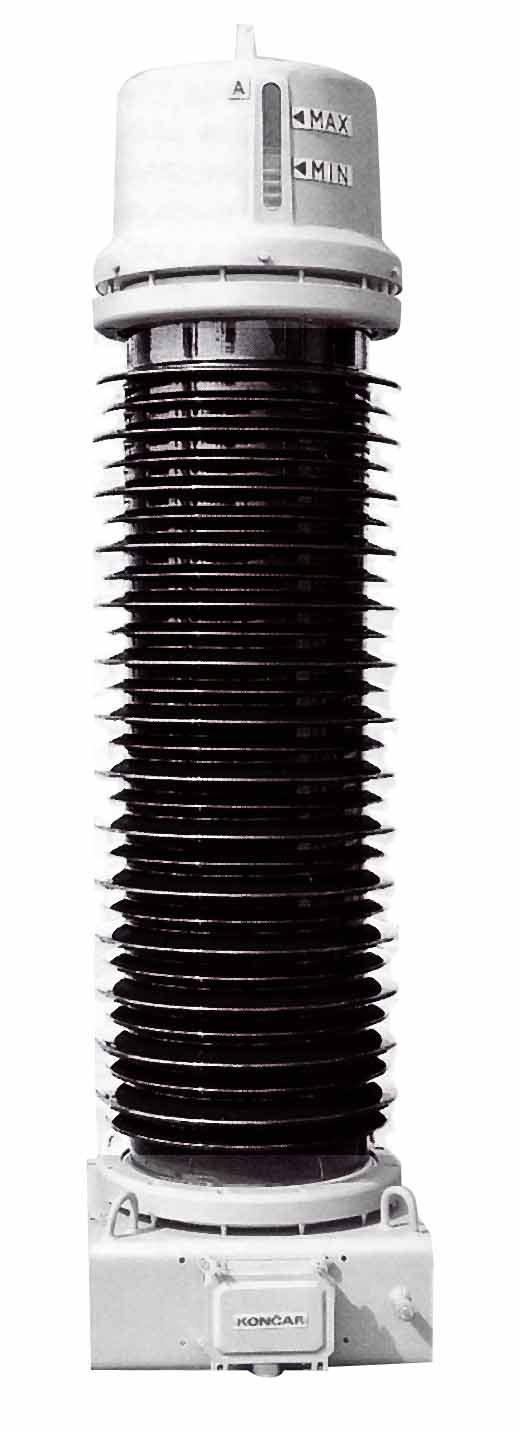

Трансформатор напряжения индуктивный VPU до 525 кВ
Трансформатор напряжения индуктивный VPU до 525 кВ
Код товара: 0
Описание
ИНДУКТИВНЫЕ
ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
для сетей наивысшего напряжения до 420 кВ
ПРИМЕНЕНИЕ
Индуктивные трансформаторы напряжения используются для отделения измерительного и защитного оборудования от источников высокого напряжения, а также для трансформации измеряемых напряжений во величины которые соответствуют оборудованию для измерения и защиты.
СТАНДАРТЫ
Трансформаторы напряжения конструируем и изготовляем согласно с IEC (МЭК), VDE, ANSI, BS или с другими договорными стандартами.
ОПИСАНИЕ ОСНОВНЫХ ЧАСТЕЙ
• Сердечник открытого стержневого типа, сделанный из высококачественной холоднокатанной магнитной листовой стали с ориентированным зернистым строением.
• Главная изоляция, то есть между обмотками и заземлёнными частями, сделана из изоляционной бумаги пропитанной трансформаторным маслом под высоким вакуумом. Электропроводящие экраны вставленные в главную изоляцию образуют конденсаторную втулку которая улучшает устойчивость этих трансформаторов против ударных напряжений атмосферного происхождения.
• Трансформаторы наполнены высококачественным трансформаторным маслом с добавкой ингибитора, который улучшает его сопротивление старению. Обезгаживание и дегитратация масла осуществляется под высоким вакуумом до содержания влаги 10 микрограммов по грамму и таким образом обеспечиваются превосходные диэлектрические свойства.
Мы гарантируем что в трансформаторном масле, которое используем в наших измерительных трансформаторах, нет полихлорированного бифенила или терфенила (ПХБ или ПХТ).
• Изолятор, сделанный из высококачественного фарфора, имеет цилиндрическую форму, с эмалью коричневого цвета (по заказу покупателя эмаль может быть иного цвета). Искровой (пробивной) промежуток определяется
согласно загрязнению окружающего воздуха на месте установки. Стандартные величины длины искрового промежутка: 20, 25 или 31 мм/кВ наивысшего напряжения оборудования, согласно требованию заказчика. Кроме фарфора, для изготовления изолятора как внешней изоляции, можно использовать также и композитное вещество (ГФК - силикон).
• Зажимы первичной обмотки сделаны из электролитической меди 030x80мм или алюминия. Медные зажимы защищены от коррозии горячим лужением.

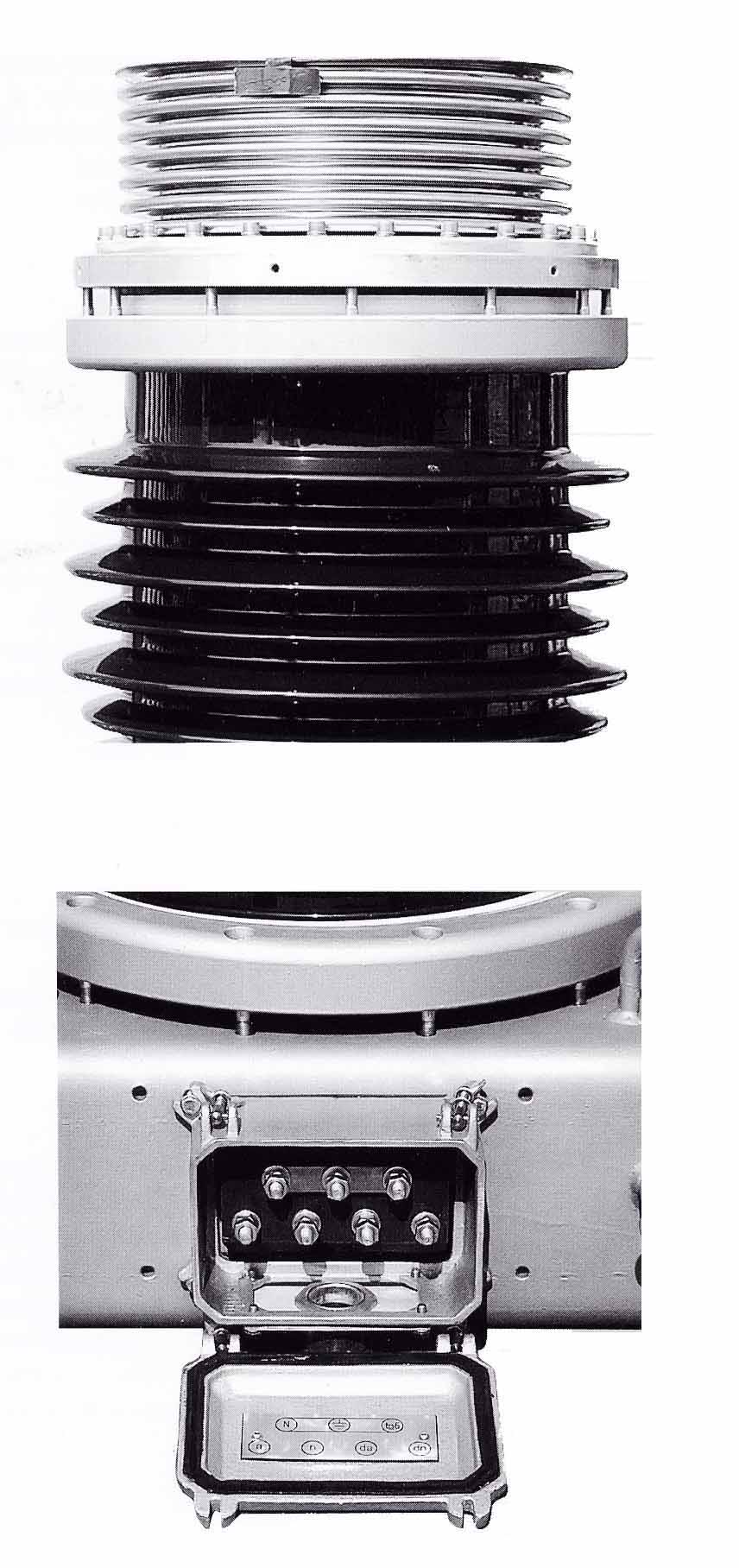

• Зажимы вторичной обмотки помещены в коробке соединительных зажимов, вместе с зажимом для заземления вторичных обмоток. Эти зажимы имеют форму зажимных (соединительных) винтов М8 и сделаны из нержавеющей стали.
• Термическое расширение объёма масла компенсируется с помощью металлической мембраны сделаной из нержавеющей стали.
• Каркас трансформатора сделан из сваренных стальных листов. Высококачественная противокоррозионная защита осуществляется горячим цинкованием.
• Сейсмическая устойчивость трансформатора свыше 0.3 д.
ГЛАВНЫЕ ХАРАКТЕРИСТИКИ
• Номинальное вторичное напряжение: 100/З, 100/3 или 110/3, 110/3 В
• Общая номинальная нагрузка (термическая мощность): 2000 ВА
• Число вторичных обмоток, номинальная нагрузка всякой обмотки, класс точности для измерения и/или класс точности для защиты, номинальный коэффициент напряжения и номинальная частота в соответствии с требованием заказчика и договорными стандартами.
• Стандартные исполнения индуктивных трансформаторов напряжения предназначены для температуры окружающей среды: -25/+40°С.
Характеристики

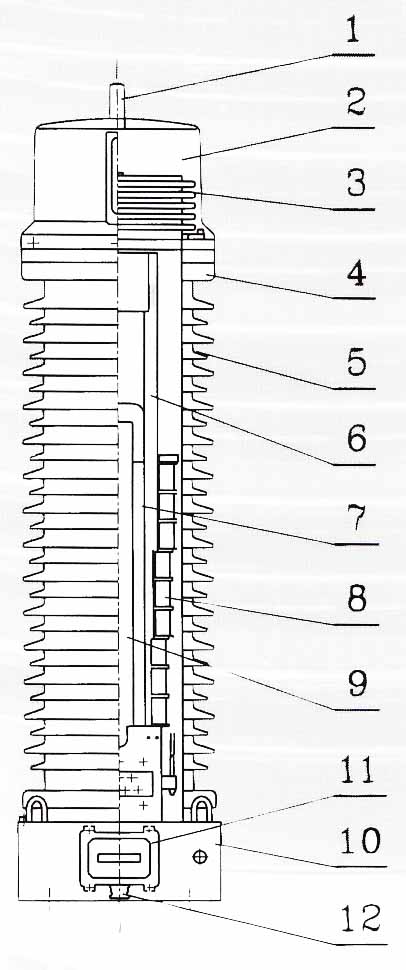

1. Зажим первичной обмотки
2. Защитное приспособление - мембраны
3. Мембрана
4. Фланец обмотки
5. Изолятор
6. Главная изоляция
7. Вторичная обмотка
8. Первичная обмотка
9. Сердечник
10. Каркас
11. Коробка зажимов вторичной
12. Ввод кабеля с уплотнительной Прокладкой

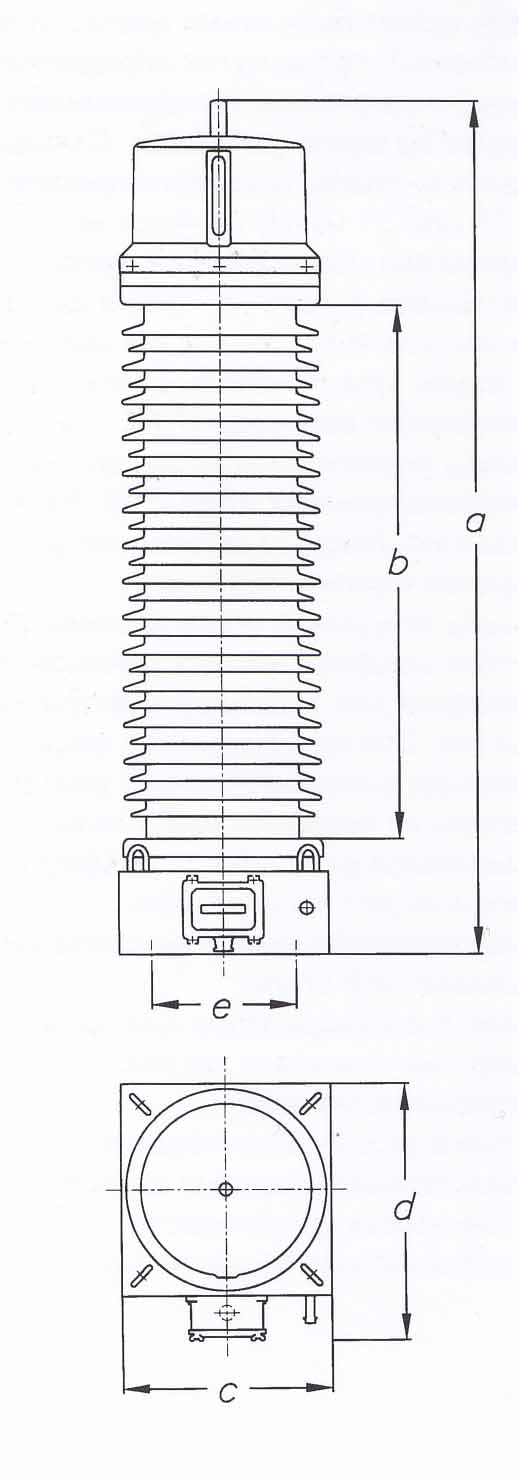

Тип |
a (mm) |
b (mm) |
c (mm) |
d (mm) |
e (mm) |
Масса (кг) |
VPU-123 |
2195 |
1306 |
450 |
580 |
4хØ20/□380 |
355 |
VPU -245 |
3482 |
2610 |
480 |
610 |
4хØ22/□410 |
710 |
VPU -362 |
3982 |
3060 |
590 |
715 |
4хØ22/□470 |
1100 |
VPU -525 |
4620 |
3580 |
700 |
800 |
4хØ22/□500 |
1730 |
