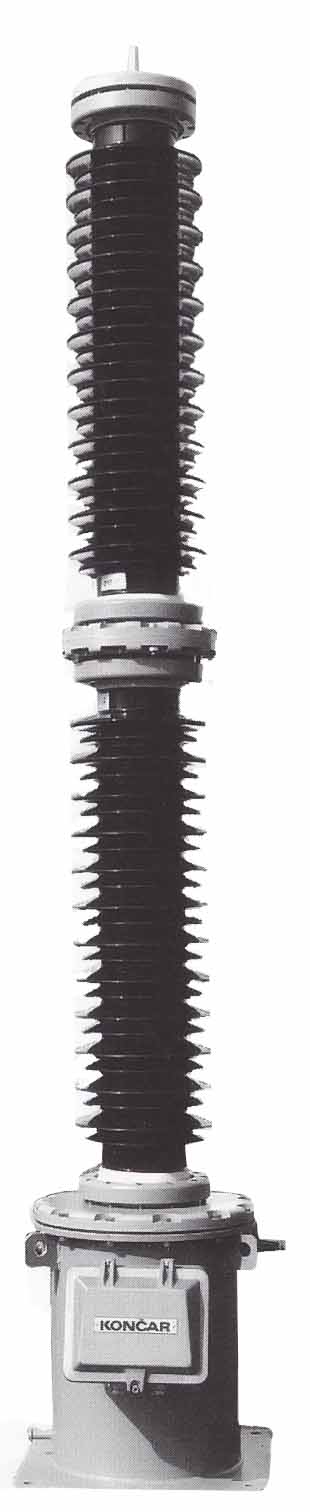

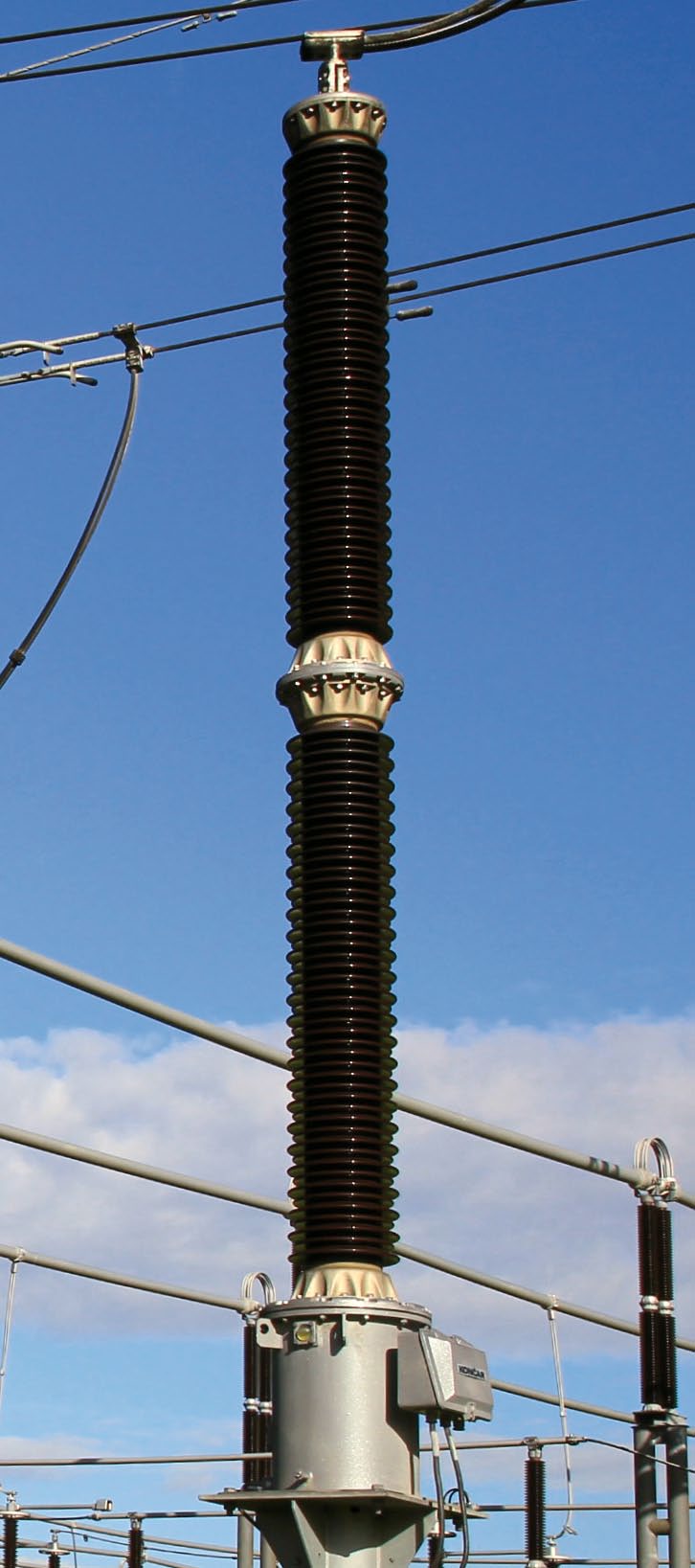

Трансформатор напряжения емкостной VCU до 765 кВ

Код товара: 0

Описание

ЕМКОСТНЫЕ ТРАНСФОРМАТОРЫ
НАПРЯЖЕНИЯ
для сетей наивысшего напряжения до 525 кВ

ПРИМЕНЕНИЕ
Ёмкостные трансформаторы напряжения используются для отделения измерительного и защитного оборудования от источников высокого напряжения и для трансформации измеряемых напряжений во величины которые соответствуют оборудованию для измерения и защиты. Они также используются для передачи сигнала высокой частоты.

СТАНДАРТЫ
Ёмкостные трансформаторы напряжения конструируем и изготовляем согласно с IEC (МЭК), VDE, ANSI, BS или с другими договорными стандартами.

ОПИСАНИЕ ОСНОВНЫХ ЧАСТЕЙ
Ёмкостный трансформатор напряжения - это сочетание ёмкостного делителя и электромагнитного блока.

Ёмкостный делитель
• Ёмкостный делитель состоит из комплекта пластинчатых конденсаторов последовательно соединённых, сделаных из композитного диэлектрика. Внутри фарфорового изолятора помещена растяжимая мембрана для компенсации расширения синтетического пропитывающего состава.
• Ёмкостный делитель по существу является комплектом который состоит из одного или несколько независимых блоков с герметическим уплотнением, которые складываются друг на друге согласно с номинальным напряжением сети.
• Изолятор, сделанный из высококачественного фарфора, имеет цилиндрическую форму, с эмалью коричневого цвета (по заказу покупателя эмаль может быть иного цвета). Искровой (пробивной) промежуток определяется согласно загрязнению окружающего воздуха на месте установки. Стандартные величины длины искрового промежутка: 20, 25 или 31 мм/кВ наивысшего напряжения оборудования, согласно требованию заказчика.
Зажимы первичной обмотки сделаны из электролитической меди 030x80мм или алюминия. Медные зажимы защищены от коррозии горячим лужением.

Электромагнитный блок
• Электромагнитный блок состоит из реактивной катушки, промежуточного (вспомогательного) трансформатора и системы для подавления феррорезонансных колебаний в трансформаторе. В баке трансформатора помещён разрядник для защиты конденсатора среднего напряжения и электромагнитного блока от перенапряжений.
• Электромагнитный блок наполнен высококачественным трансформаторным маслом с добавкой ингибитора, который улучшает его сопротивление старению. Обезгаживание и дегитратация масла осуществляются под высоким вакуумом до содержания влаги по крайней мере 10 микрограммов по грамму и таким образом обеспечиваются превосходные диэлектрические свойства. Мы гарантируем что в трансформаторном масле, которое используем в наших измерительных трансформаторах, нет полихлорированного бифенила или терфенила (ПХБ или ПХТ).
• Зажимы вторичной обмотки помещены в коробке соединительных зажимов, вместе с зажимом для заземления вторичных обмоток. Эти зажимы имеют форму зажимных (соединительных) винтов М8 и сделаны из нержавеющей стали.
• Бак, в котором помещается электромагнитный блок, сделан из сваренных стальных листов. Высококачественная противокоррозионная защита осуществлена горячим цинкованием.
• Сейсмическая устойчивость трансформатора свыше 0.3 д.

ГЛАВНЫЕ ХАРАКТЕРИСТИКИ
• Номинальное вторичное напряжение: 100/V3, 100/3 или 110/З, 110/3 В
• Общая электроёмкость (пф): смотрите в Таблице I
• Общая номинальная нагрузка (термическая мощность): 2000 ВА
• Число вторичных обмоток, номинальная нагрузка всякой обмотки, класс точности для измерения и/или класс точности для защиты, номинальный коэффициент напряжения и номинальная частота в соответствии с требованием заказчика и договорными стандартами.
• Стандартные исполнения ёмкостных трансформаторов напряжения предназначены для температуры окружающей среды: -25/+40°С.

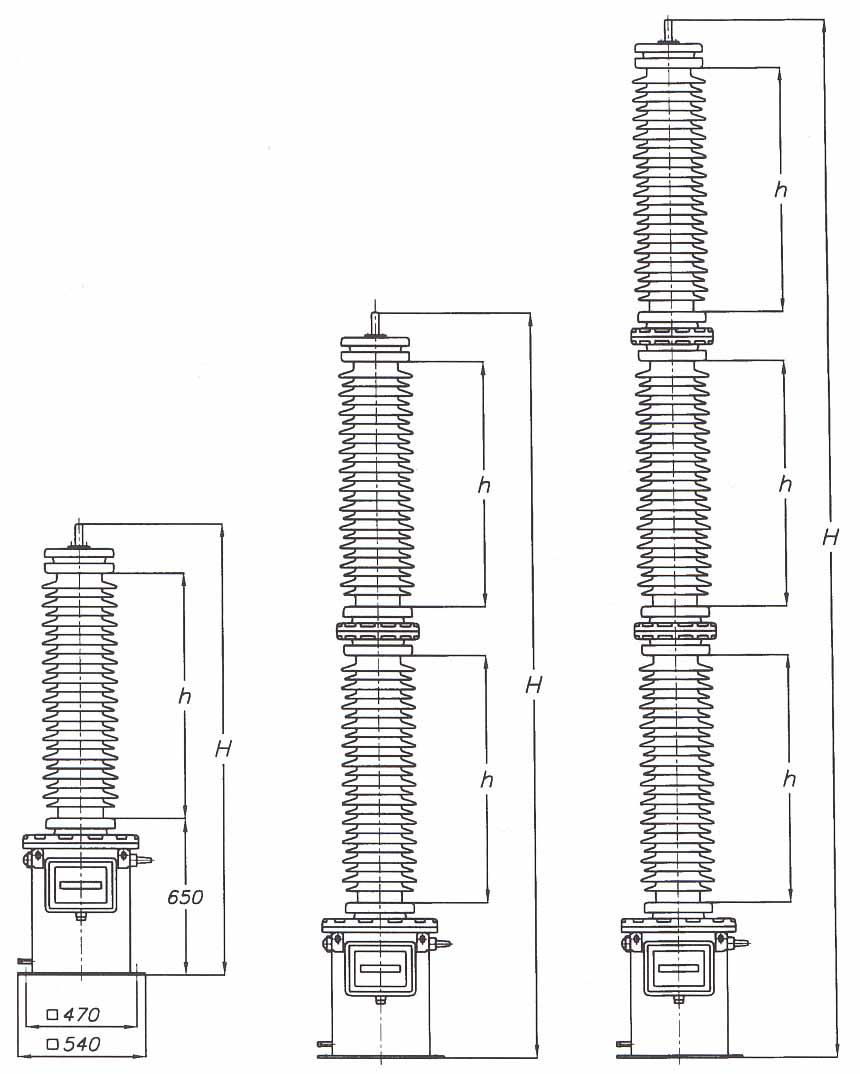

Характеристики

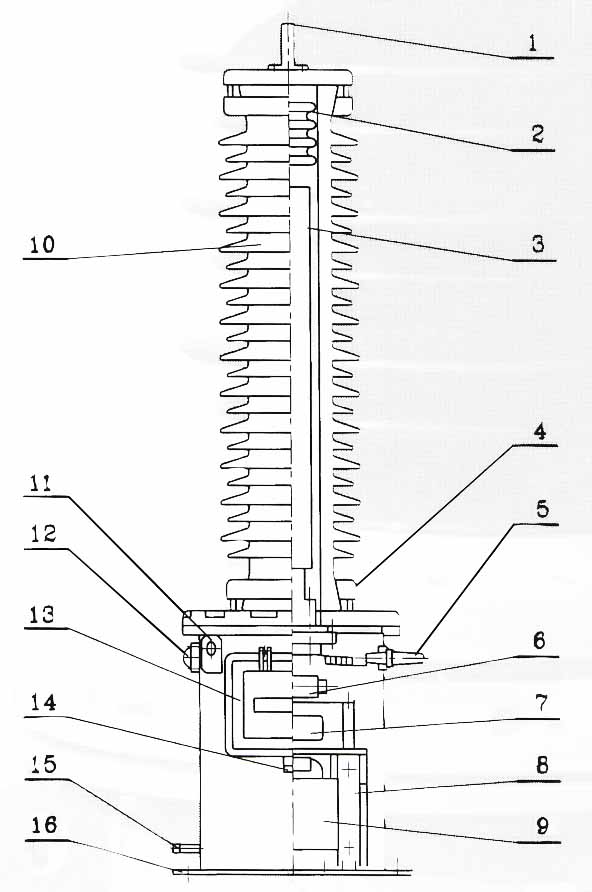

1. Зажим первичной обмотки
2. Металлическая мембрана
3. Комплект конденсаторов
4. Фланец
5. Зажим для высокочастотной телефонии
6. Разрядник
7. Демпферный фильтр
8. Промежуточный (вспомогательный) трансформатор
9. Реактивная катушка
10. Изолятор
11. Проушина для подъёма
12. Индикатор уровня масла
13. Коробка зажимов вторичных обмоток
14. Ввод кабеля с уплотнительной прокладкой
15. Клапан для масла
16. Бак

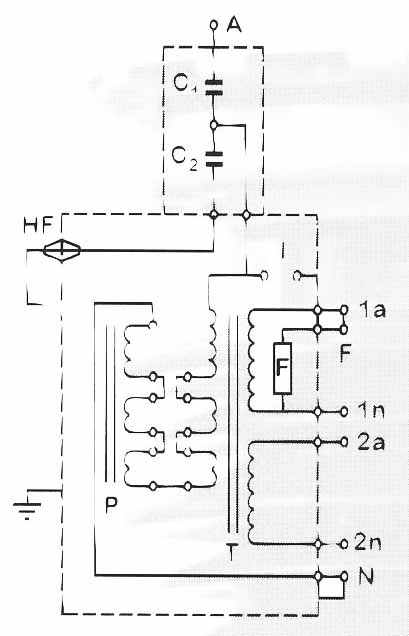

С 1 - Конденсатор высокого напряжения
С 2 - Конденсатор среднего напряжения
I - Разрядник
Р - Реактивная катушка
T - Промежуточный (вспомогательный) трансформатор
F - Демпферный фильтр
А - Зажим высокого напряжения
N - Зажим низкого напряжения
1а-1n - Зажим первой вторичной обмотки
2а-2п - Зажим второй вторичной обмотки
HF - Зажим для высокочастотной телефонии
