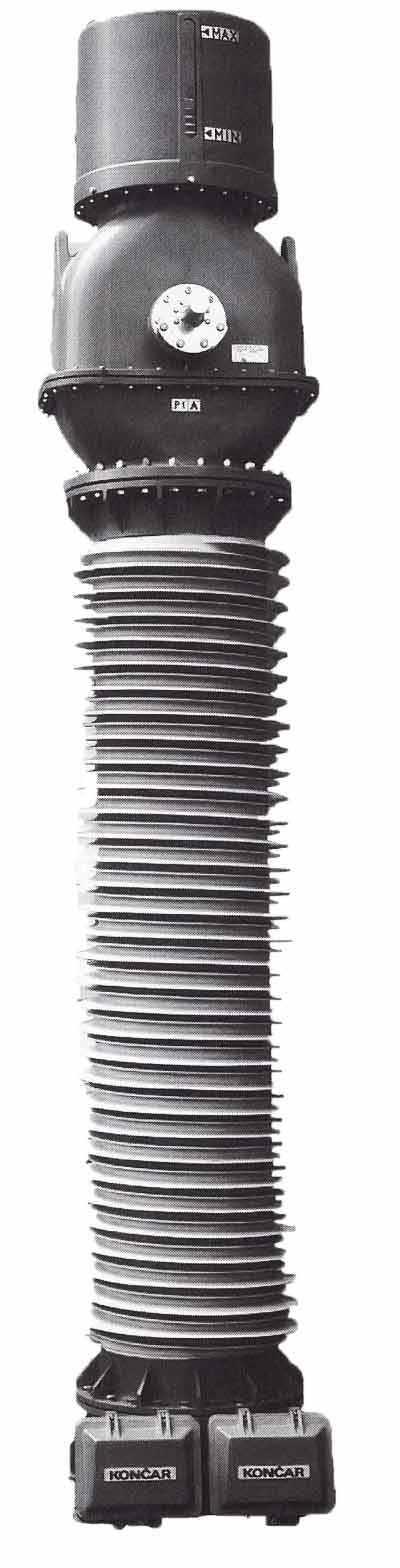

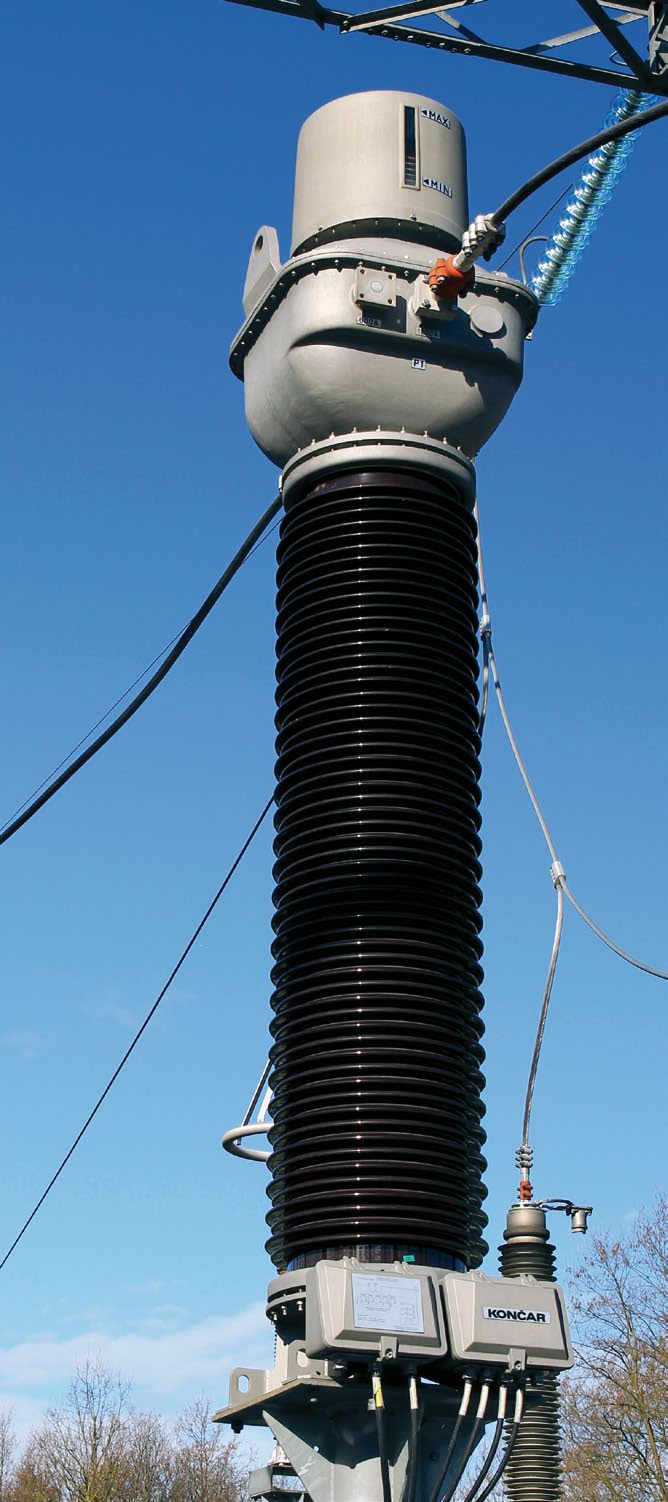

Комбинированный трансформатор VAU до 362 кВ

Код товара: 0

Описание

КОМБИНИРОВАННЫЕ ТРАНСФОРМАТОРЫ
ДЛЯ ИЗМЕРЕНИЯ ТОКА И НАПРЯЖЕНИЯ
для сетей наивысшего напряжения до 420 кВ

ПРИМЕНЕНИЕ
Комбинированный трансформатор для измерения тока и напряжения является комбинацией двух измерительных элементов в одном корпусе: индуктивный трансформатор напряжения и трансформатор тока. Используется для отделения измерительного и защитного оборудования от источников высокого напряжения и сильных токов и для трансформации измеряемых напряжений и токов во величины которые соответствуют оборудованию для измерения и защиты. Комбинация двух измерительных трансформаторов в одном корпусе более приемлемая и экономичная. Эта комбинация требует меньше пространства для установки в подстанции, меньше соединительных элементов, станин, кабельных каналов и другого.

СТАНДАРТЫ
Комбинированные трансформаторы конструируем и изготовляем согласно с IEC (МЭК) 60044-3/80.

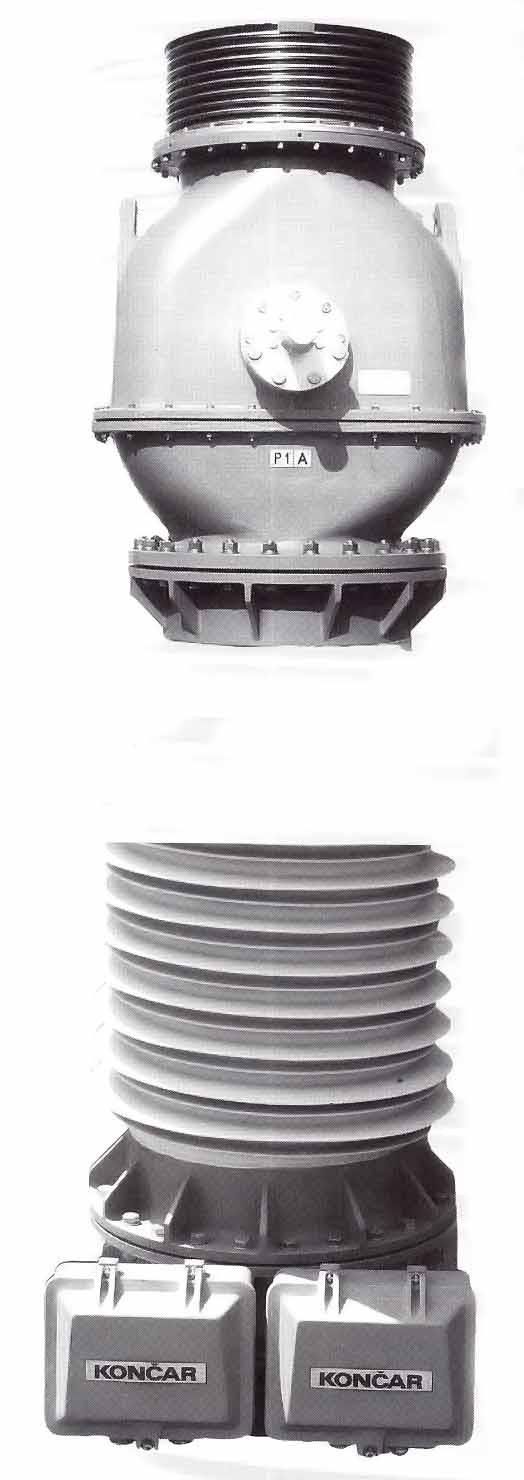

ОПИСАНИЕ ОСНОВНЫХ ЧАСТЕЙ
• Главная изоляция, то есть между обмотками и заземлёнными частями, сделана из изоляционной бумаги пропитанной трансформаторным маслом под высоким вакуумом. Электропроводящие экраны вставленные в главную изоляцию образуют конденсаторную втулку которая улучшает устойчивость этих трансформаторов против ударных напряжений атмосферного и сетевого происхождения.
• Трансформаторы наполнены высококачественным трансформаторным маслом с добавкой ингибитора, который улучшает его сопротивление старению. Обезгаживание и дегитратация масла осуществляется под высоким вакуумом до содержания влаги 10 микрограммов по грамму и таким образом обеспечиваются превосходные диэлектрические свойства. Мы гарантируем что в трансформаторном масле, которое используем в наших измерительных трансформаторах, нет полихлорированного бифенила или терфенила (ПХБ или ПХТ).
• Изолятор , сделанный из высококачественного фарфора, имеет цилиндрическую форму, с эмалью коричневого цвета (по заказу покупателя эмаль может быть иного цвета). Искровой (пробивной) промежуток определяется согласно загрязнению окружающего воздуха на месте установки. Стандартные величины длины искрового промежутка: 20, 25 или 31 мм/кВ наивысшего напряжения оборудования, согласно требованию заказчика. Кроме фарфора, для изготовления изолятора как внешней изоляции, можно использовать также и композитное вещество (ГФК - силикон).
• Термическое расширение объёма масла компенсируется с помощью металлической мембраны сделаной из нержавеющей стали.
• Корпус трансформатора сделан из сваренных стальных листов. Высококачественная противокоррозионная защита осуществлена горячим цинкованием.
• Зажимы первичной обмотки сделаны из электролитической меди или алюминия. Медные зажимы защищены от коррозии горячим лужением или серебрением.
• Зажимы вторичной обмотки помещены внутри двух коробок соединительных зажимов, вместе с зажимом для заземления вторичных обмоток. Эти зажимы имеют форму зажимных (соединительных) винтов М8 и сделаны из нержавеющей стали.
• Сейсмическая устойчивость трансформатора свыше 0.3 д.

Трансформатор тока
• Сердечники трансформатора тока намотанные, сделанные из холоднокатанной магнитной листовой стали с ориентированным зернистым строением или из мягкого магнитного материала (МУ - металл), в зависимости от требуемого класса точности.
• Вторичная обмотка единообразно намотанная вдоль обода сердечника, а первичная обмотка проходит сквозь центр сердечника, так что этот трансформатор тока является трансформатором типа с низким реактансом (МЭК 60044-6/92).
• Это даёт возможность использования электронно-вычислительной программы для точного расчета реагирования (чувствительности) трансформатора тока во время переходных состояний в сети. Трансформаторы тока класса точности TPS, TPX, TPY или TPZ удовлетворяют требованиям стандарта МЭК 60044-6/92.
Трансформатор напряжения
Трансформатор напряжения имеет сердечник открытого стержневого типа, сделанный из холоднокатанной магнитной листовой стали с ориентированным зернистым строением.

ГЛАВНЫЕ ХАРАКТЕРИСТИКИ Трансформатор напряжения
• Номинальное вторичное напряжение: 100/З, 100/3 или 110/З, 110/3 В
• Общая номинальная нагрузка (термическая мощность): 2000 ВА
• Число вторичных обмоток, номинальная нагрузка всякой обмотки, класс точности для измерения и/или класс точности для защиты, номинальный коэффициент напряжения и номинальная частота в соответствии с требованием заказчика и договорными стандартами.
Трансформатор тока
Номинальные первичные токи для:
- трансформаторов без возможности переключения (перемены соединений) на первичной обмотке до 6000 А
- трансформаторов с возможностью переключения (перемены соединений) на первичной обмотке в отношении 1:2 до 2x2000 А
- трансформаторов с возможностью переключения (перемены соединений) на первичной обмотке в отношении 1:2:4 до 4x1000 А
• Число сердечников которые находятся внутри алюминиевого торуса, номинальная нагрузка всякого сердечника, классы точности для измерения или защиты, коэффициент безопасности и коэффициент предела точности, а также и термический ток постоянной величины в соответствии с требованием заказчика и договорными стандартами.

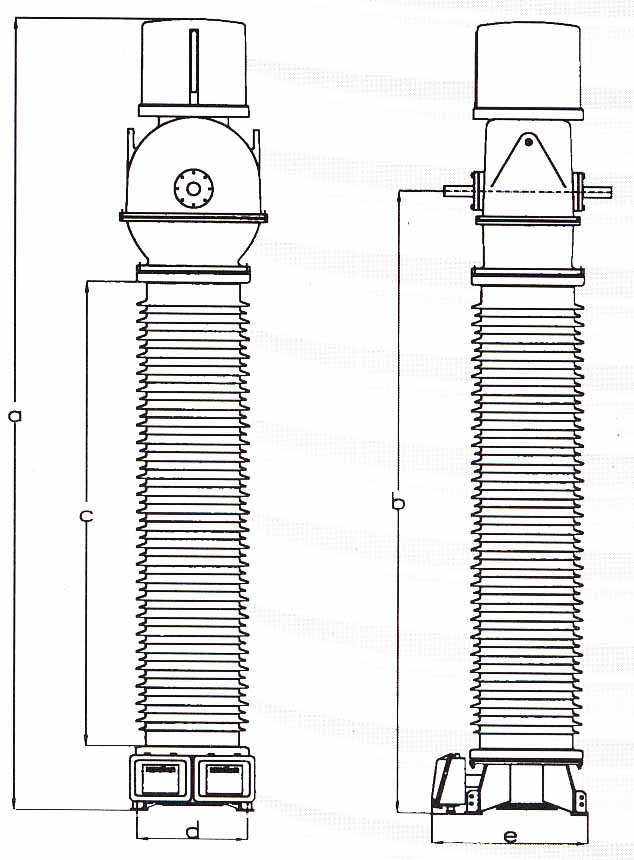

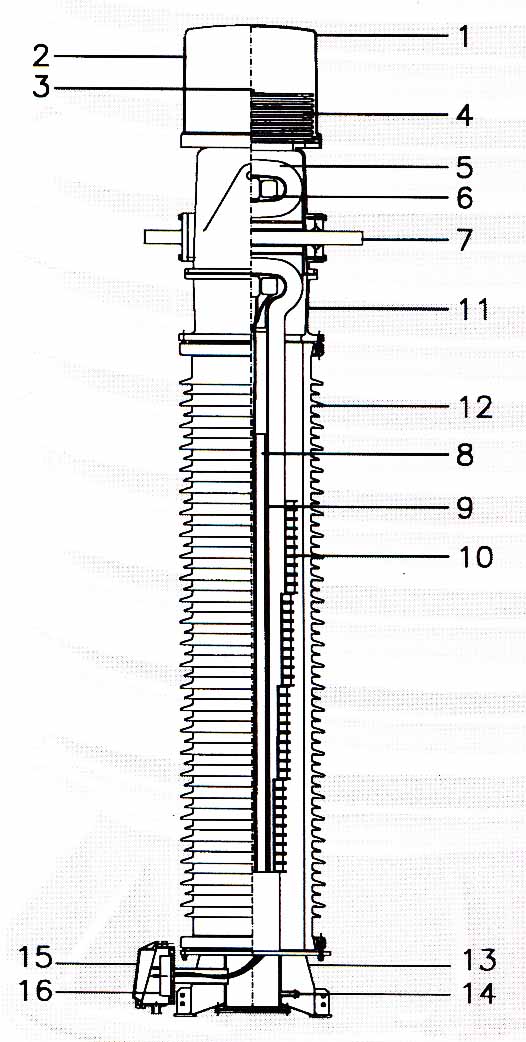

Характеристики

1. Защитное приспособление мембраны
2. Индикатор положения мембраны
3. Винт для выпуска воздуха
4. Мембрана растяжимая
5. Главная изоляция
6. Вторичная обмотка трансформатора тока
7. Зажимы первичной обмотки трансформатора тока
8. Сердечник трансформатора напряжения
9. Вторичная обмотка трансформатора напряжения
10. Первичная обмотка трансформатора напряжения
11. Голова трансформатора
12. Изолятор
13. Корпус
14. Клапан для наполнения и опорожнения масла
15. Коробка зажимов вторичных обмоток
16. Зажимы вторичной обмотки
