ИПУ-10/1600, 2000, 3150 -12,5 УХЛ1

ИПУ-10/1600, 2000, 3150 -12,5 УХЛ1
Код товара:
Описание
Изолятор ИПУ-10/1600, 2000, 3150 -12,5 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

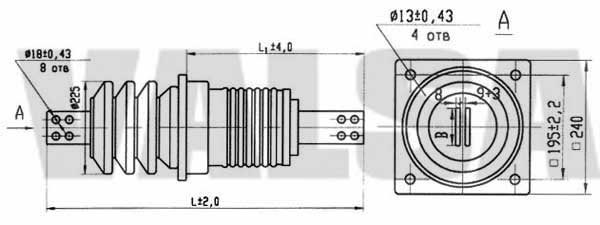

Габаритные размеры
Наименование изолятора
|
L, мм
|
L1, мм
|
B, мм
|
S, мм
|
S1, мм
|
ИПУ-10/1600-12,50 УХЛ 1
|
665
|
370
|
80
|
-
|
-
|
ИПУ-10/2000-12,50 УХЛ 1
|
665
|
370
|
100
|
-
|
-
|
ИПУ-10/3150-12,50 УХЛ 1
|
705
|
370
|
100-
|
-
|
-
|
Технические характеристики:
Наименование параметра
|
ИПУ-10/1600-12,50 УХЛ 1
|
ИПУ-10/2000-12,50 УХЛ 1
|
ИПУ-10/3150-12,50 УХЛ 1
|
Номинальное напряжение, кВ
|
10
|
10
|
10
|
Номинальный ток, А
|
1600
|
2000
|
3150
|
Минимальная разрушающая сила на изгиб, кН
|
12,5
|
12,5
|
12,5
|
Длина пути утечки, см
|
30
|
30
|
30
|
Масса, кг.
|
17,0
|
18,0
|
20,0
|
