Описание

Назначение: для соединения алюминиевых проводов диаметром от 5,1 до 17,5 мм и сталеалюминиевых проводов диаметром от 4,5 до 19,6 мм (кроме проводов с усиленным стальным сердечником), монтируемых скручиванием. Перед монтажем конци проводов очищают от грязи и окиси согласно инструкции по соединению проводов и вводят в соединительный зажим навстречу друг другу внажлестку. Для обеспечения надежного соединения проводов необходимо сделать 4-4,5оборота в приспособлении МИ-189-А для проводов сечением до 35 мм2 или в приспособлениии МИ-230А для проводов сечением до 185 мм2. Для соединения провода АЖС70/39 необходимо сделать 5,5 оборотов в приспособлении МИ-230А.
Зажимы должны соответствовать требованиям ТУ 3449-009-4006454.
Зажим СОАС-185-3 комплектуется вкладышем.

Обозначение

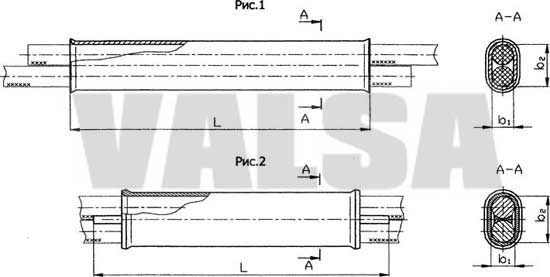

Рис.
Размеры, мм
Масса, кг
Для проводов
Прочность заделки Р, кН, проводов марок, не менее
b1
b2
L
по ГОСТ
839-80
Марки АЖС по ТУ 16-705.183-81
А, АКП
АН, АНКП
АЖ, АЖКП
АС, АСК,
АСКП, АСКС
АЖС
СОАС-10-3
1
5,0
10,6
200
0,026
10/1,8
-
-
-
-
3,680
-
СОАС-16-3
6,25
12,5
250
0,045
16
16/2,7
-
2,719
3,195
4,192
5,598
-
СОАС-25-3
7,5
15,2
-
0,050
25
25/4,2
-
4,050
4,598
6,275
8,366
-
СОАС-35-3
9,2
19,0
330
0,130
35
35/6,2
-
5,322
6,328
8,640
12,172
-
СОАС-50-3
10,5
22,0
400
0,160
50
50/8,0
-
7,378
9,126
12,444
15,401
-
СОАС-70-3
12,5
26,0
450
0,230
70
70/11
-
10,159
-
-
21,717
-
СОАС-95-3
15,0
31,0
750
0,465
95
120
95/16
70/39
13,306
17,901
21,570
29,416
30,032
58,5
СОАС-120-3
17,0
35,0
900
0,760
150
120/19
120/27
-
21,978
27,298
37,227
37,369
44,518
-
СОАС-150-3
19,0
39,0
1000
0,920
150/19
150/24
150/34
-
-
-
-
41,676
47,051
56,379
-
СОАС-185-3
2
43
21
1050
1,210
185
185/24, 185/29
185/43
-
26,849
33,705
45,956
52,268
55,850
69,990
-
